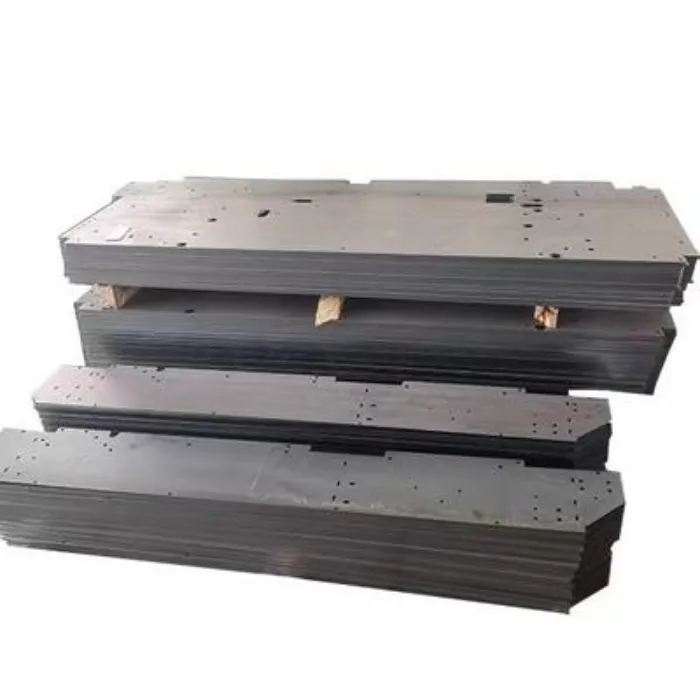

Izdelovalna plošča iz ogljikovega jekla

Shunchen Carbon Steel Fabrication Plate zagotavlja natančno rezane komponente za jeklene konstrukcije, stroje in sisteme stenskih zaves. Z uporabo naprednega CNC laserskega rezanja z vlakni za plošče od 1,5 do 25 mm izdela zapletene konture in luknje za vijake v enem prehodu. Podprt s strogim zagotavljanjem kakovosti, neobveznim vročim cinkanjem in EN 10204 3.1 MTC zagotavlja visoko doslednost in hitro dostavo po vsem svetu.

Kaj je proizvodna plošča iz ogljikovega jekla?

Izdelovalna plošča iz ogljikovega jekla je plošča iz ogljikovega jekla, ki je bila razrezana in obdelana v določeno velikost ali obliko za uporabo kot strukturna ali mehanska komponenta. Namesto da bi dobavljal samo pravokotne osnovne plošče, Shunchen proizvaja surovce po risbah strank, vključno z nepravilnimi obrisi, luknjami za vijake, režami, luknjami za pritrditev in drugimi zahtevanimi odprtinami.

Osnovni material je lahko Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 ali SM490, odvisno od zahtevane trdnosti in veljavnega standarda materiala. Standardna obdelava vključuje CNC lasersko rezanje vlaken in digitalno gnezdenje. Vroče cinkanje in barvanje je mogoče dodati, če je končna komponenta potrebna protikorozijsko zaščito.

Ta vrsta izdelane plošče je namenjena strankam, ki potrebujejo jeklene komponente narezane na velikost za varjenje, vijačenje, konstrukcijsko sestavljanje, izdelavo opreme ali nadaljnjo površinsko obdelavo.

Ključne značilnosti

CNC lasersko rezanje

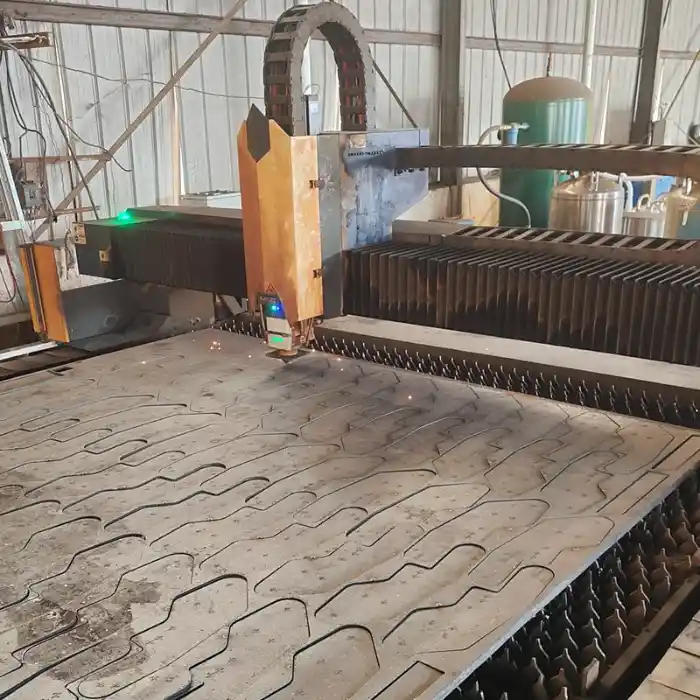

Shunchen obdeluje proizvodno ploščo iz ogljikovega jekla z opremo za lasersko rezanje vlaken CNC. Program rezanja je ustvarjen iz odobrene proizvodne risbe, kar omogoča reprodukcijo iste konture in vzorca lukenj v celotni seriji.

Za plošče debeline do 10 mm je navedena dimenzijska toleranca ≤±0,1 mm. Za plošče 10–25 mm je navedena toleranca ≤±0,2 mm. Dejanska toleranca se potrdi glede na debelino materiala, geometrijo in zahteve glede risbe pred proizvodnjo.

Čisto odrezani robovi

Lasersko rezanje povzroči ožje termično rezalno območje kot običajno plamensko rezanje. Shunchen določa hrapavost rezalne površine Ra ≤12,5 μm in nadzoruje vidne robove in nepravilnosti pri rezanju med končnim pregledom.

Za komponente, ki jih je mogoče uporabiti neposredno po rezanju, to zmanjša potrebo po ročnem brušenju robov. Če projekt zahteva posebne robne pogoje, se lahko zahteva vključi v proizvodno risbo.

Kompleksne konture in luknje

Postopek rezanja lahko povzroči nepravilne obrise, notranje odprtine, luknje za vijake, pritrdilne luknje in reže v isti proizvodni operaciji. Digitalno gnezdenje se uporablja, ko je treba iz iste osnovne plošče izrezati več različnih komponent.

Najmanjša rezalna odprtina je približno 0,5-kratna debelina plošče, odvisno od materiala, geometrije in pogojev rezanja.

Materialne možnosti

Q235B in A36 sta primerna za številne splošne konstrukcijske aplikacije, medtem ko Q355B, A572 in S355JR zagotavljajo višjo določeno mejo tečenja za aplikacije, ki zahtevajo močnejše strukturne materiale.

Razred materiala se pred proizvodnjo potrdi glede na kupčevo specifikacijo nakupa. Za ustrezna naročila je mogoče dobaviti materialne certifikate.

Aplikacije

Komponente jeklene konstrukcije

Plošče iz ogljikovega jekla se uporabljajo za vdelane plošče, povezovalne plošče, osnovne plošče, ojačitve, nosilce in druge komponente jeklene konstrukcije. Vnaprej izrezane luknje za vijake in definirane konture omogočajo, da se ti deli premaknejo neposredno v delavnico za varjenje ali sestavljanje na mestu.

Pri ponavljajočih se komponentah CNC-rezanje tudi ohranja skladnost dimenzij in položajev lukenj med serijami.

Strojni deli

Proizvajalci strojev uporabljajo rezane jeklene surovce za osnove opreme, nosilce, komponente okvirja, montažne plošče, ojačitvene plošče in varjene strukturne dele.

Ko je komponenta izdelana po risbi stranke, lahko postopek rezanja sledi zahtevani zunanji konturi in razporeditvi lukenj, namesto da zahteva, da delavnica stranke ročno označi in izreže vsak del.

Komponente za zavese

Izdelovalno ploščo iz ogljikovega jekla je mogoče predelati v konektorje za zavese, dodatke za kobilice, ojačitvene dele in druge kovinske elemente po meri. Kjer je komponenta izpostavljena vlagi ali zunanjim pogojem, se lahko po rezanju izvede vroče cinkanje.

Komunalne in industrijske komponente

Rezane jeklene komponente se uporabljajo tudi za dele zaščitne ograje, nosilce za znake, dodatke za ulično razsvetljavo, komponente kmetijskih strojev, transportno opremo in druge izdelane jeklene sklope.

Tehnični parametri

Specifikacije obdelave

Lastnosti materiala

Veljavni standardi

Veljavni standard, razred materiala, debelina in toleranca so potrjeni v specifikaciji nakupa pred proizvodnjo.

Kontrola kakovosti

Pregled materiala

Pred rezanjem se vhodna plošča preveri glede na zahtevani razred in debelino. Dokumentacija o mlinskem preskusu se ujema z informacijami o materialu, zabeleženimi za naročilo.

To preprečuje, da bi v proizvodnjo vstopil drug razred ali debelina jekla, ko naročilo zahteva specifično specifikacijo materiala.

Inšpekcija rezanja

Po laserskem rezanju inšpektorji preverijo kritične dimenzije glede na odobreno risbo. Odvisno od dela lahko to vključuje splošne mere, geometrijo konture, premer luknje, položaj luknje in debelino plošče.

Za ponovljeno proizvodnjo je mogoče določiti zahteve za inšpekcijo za prve kose, preden se predela preostala serija.

Pregled robov

Rezani rob se preveri glede prekomernih robov, žlindre, vidnih deformacij in nepravilnega rezanja. Zahteve glede hrapavosti površine je mogoče preveriti, če jih določi stranka.

Sledljivost materiala

Proizvodna serija je povezana z ustreznimi surovinami in inšpekcijskimi zapisi. Za naročila, ki zahtevajo formalno materialno dokumentacijo, se lahko dobavi potrdilo o materialu EN 10204 3.1.

Inšpekcija SGS

Če je potreben neodvisen pregled, se lahko pregled SGS dogovori pred odpremo. Obseg pregleda se lahko določi glede na nabavno pogodbo, kot so dimenzije, materialna dokumentacija, količina, izgled in druge dogovorjene zahteve.

Storitev prilagajanja OEM

Pregled risanja

Shunchen sprejema risbe strank za komponente izdelovalne plošče iz ogljikovega jekla po naročilu. Pred ponudbo tehnična ekipa preveri risbo za razred materiala, debelino, mere, položaje lukenj, tolerance in zahteve glede obdelave.

Če dimenzija ali toleranca ne ustreza izbrani debelini materiala ali postopku razreza, se lahko pred izdelavo potrdi s stranko.

Gnezdenje

Za naročila, ki vsebujejo več velikosti ali oblik delov, so komponente razporejene z digitalnim gnezdenjem. Postavitev gnezdenja se pripravi glede na potrebno količino in dimenzije osnovne plošče.

Ta določa program rezanja, preden jeklena plošča vstopi v laserski stroj.

Rezanje in sekundarna obdelava

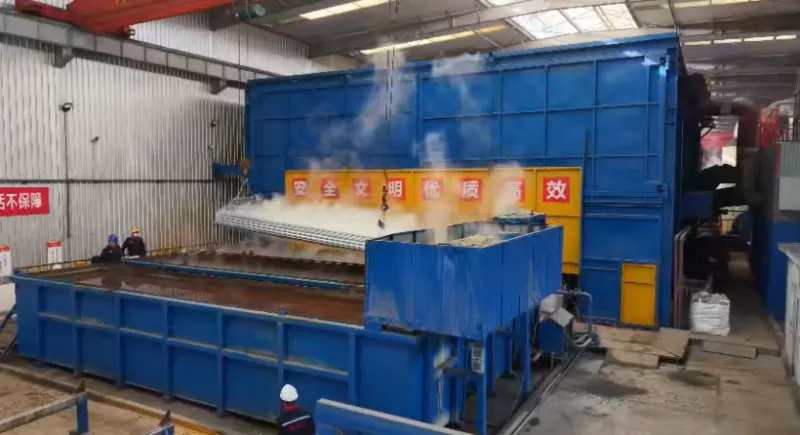

Po potrditvi risbe se deli lasersko razrežejo po potrjenem programu. Če končne komponente zahtevajo zaščito pred korozijo, jih je mogoče poslati na vroče cinkanje ali barvanje.

Zahtevano površinsko obdelavo je treba določiti pred proizvodnjo, ker vpliva na poznejšo obdelavo in pregled.

Pregled in pakiranje

Po obdelavi se končne komponente pregledajo glede na dogovorjene zahteve. Materialna potrdila in inšpekcijske dokumente tretjih oseb je mogoče pripraviti, ko so vključeni v naročilo.

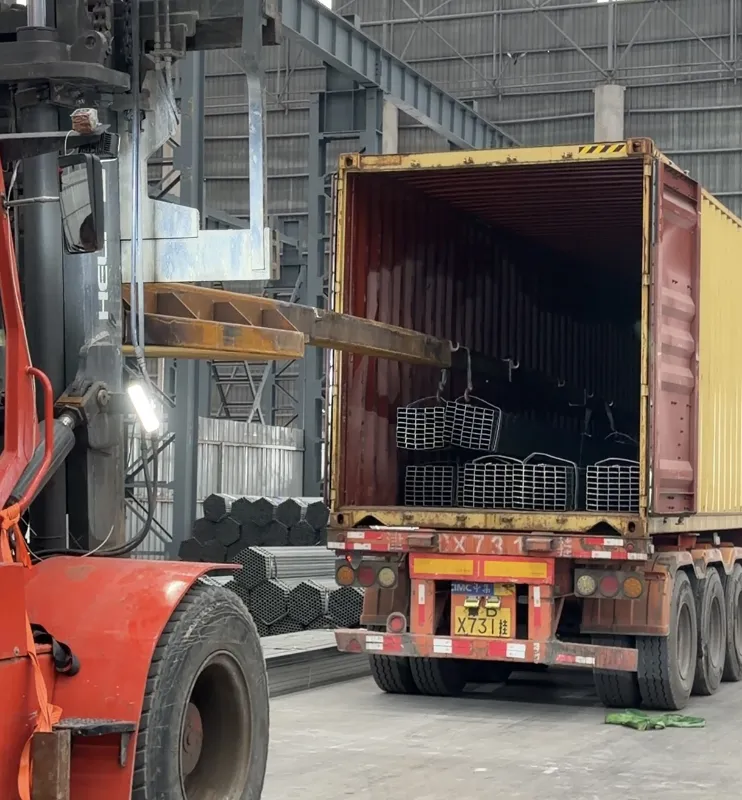

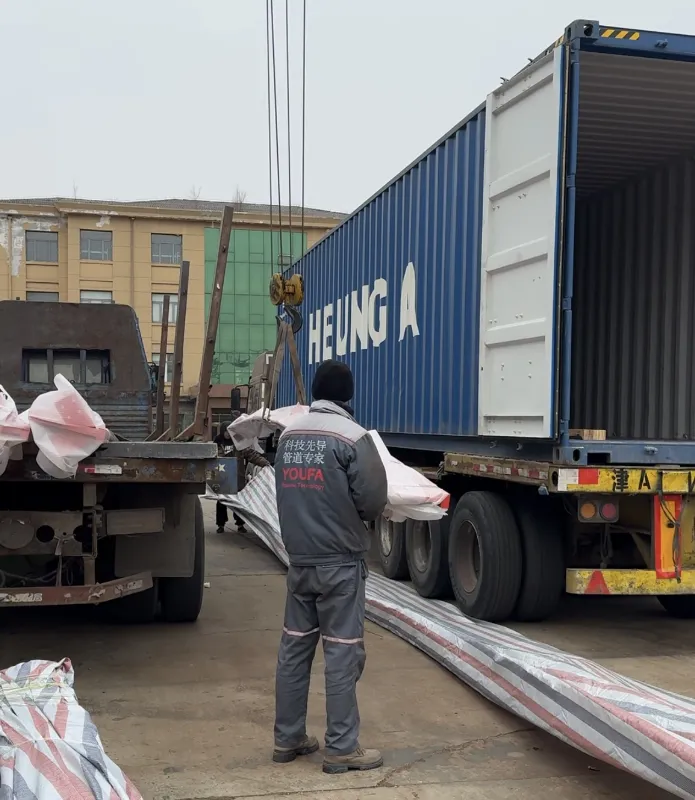

Za izvozne pošiljke je mogoče uporabiti nepremočljivo folijo, lesene palete in jeklene trakove glede na velikost komponent in zahteve glede pošiljanja.

Pristne ocene strank

"Jeklene plošče, rezane z laserjem, močno prihranijo naš čas obdelave na kraju samem. Izdelki ShunChen imajo stabilno natančnost in nič robtov, kar popolnoma ustreza našim zahtevam za sestavo jeklene konstrukcije. Njihova dostava je vedno po urniku."

—— Omar Hassan, vodja projekta, Middle East Construction Engineering Co., Ltd.

"Proizvajamo natančne mehanske dele s strogimi zahtevami glede tolerance. ShunChenove laserske rezalne plošče iz ogljikovega jekla imajo minimalno deformacijo in dosledno kakovost serije, kar učinkovito zmanjša stopnjo zavrnitve in proizvodne stroške."

—— Li Ming, tehnični direktor, Domestic Machinery Manufacturing Co., Ltd.

"Inženiring zavesnih sten ima visoke zahteve glede videza in natančnosti montaže. Njihovi lasersko rezani konektorji imajo natančne dimenzije in gladke robove, kar močno izboljša našo učinkovitost namestitve in kakovost projekta."

—— Zhang Wei, direktor nabave, East China Curtain Wall Engineering Company

Zakaj izbrati nas

Glavna prednost podjetja Shunchen pri naročilih izdelanega jekla je, da se lahko dobava jeklenih materialov, rezanje plošč, površinska obdelava in izvozne pošiljke izvajajo znotraj iste industrijske skupine.

Skupina je bila ustanovljena v jeklarski industriji leta 2014 in je od takrat dodala vroče cinkanje, proizvodnjo jeklenih konstrukcij, proizvodnjo fotovoltaične podpore, skladiščenje in logistiko. Trenutna letna proizvodna zmogljivost presega 450.000 ton, z več kot 40.000 kvadratnimi metri proizvodnih in skladiščnih površin.

Za stranke, ki kupujejo izdelane komponente, to pomeni, da naročila ni treba razdeliti med dobavitelja jekla, rezalno delavnico, podjetje za galvanizacijo in izvoznega trgovca.

Shunchen lahko potrdi kakovost materiala in zahteve glede rezanja iz strankinih risb, obdela jekleno ploščo, uredi opcijsko galvanizacijo ali barvanje, izpolni zahtevane inšpekcijske dokumente in pripravi končne komponente za izvozno pošiljko.

Konvencionalne surovine so založene v skladu s proizvodnimi zahtevami. Vzorčna naročila je običajno mogoče urediti v približno 3 dneh, medtem ko so množična naročila običajno načrtovana v 7–10 dneh. Dejanski dobavni rok je odvisen od razpoložljivosti materiala, količine naročila, geometrije delov, površinske obdelave in inšpekcijskih zahtev.

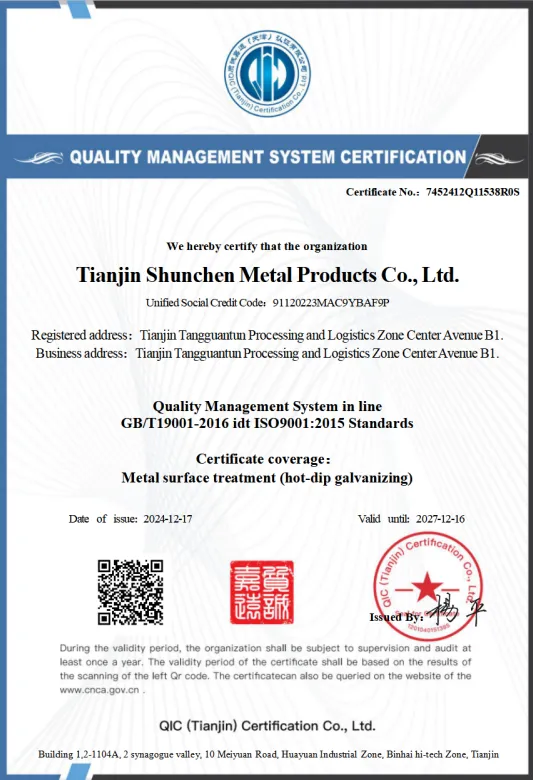

Podjetje ima certifikat ISO 9001 in podpira MTC EN 10204 3.1 in pregled SGS za ustrezna izvozna naročila.

pogosta vprašanja

Katere materiale je mogoče uporabiti za plošče iz ogljikovega jekla?

Pogosti materiali vključujejo Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 in SM490. Pri zahtevi za ponudbo je treba navesti zahtevano oceno.

Kakšno debelino je mogoče lasersko rezati?

Standardno območje obdelave je 1,5–25 mm. Če je zahtevana debelina zunaj tega razpona, lahko tehnična ekipa pregleda material in geometrijo komponent, preden potrdi proizvodnjo.

Ali lahko izrežete jeklene plošče po risbah CAD?

ja Stranke lahko zagotovijo risbe CAD ali druge ustrezne inženirske datoteke. Risbo pregledamo pred proizvodnjo, da potrdimo dimenzije, material, debelino, položaje lukenj in tolerance.

Ali lahko obdelate luknje skupaj s konturo plošče?

ja Luknje za vijake, pritrdilne luknje, reže in druge notranje geometrije je mogoče vključiti v program CNC rezanja. Velikost luknje in položajna toleranca je treba določiti na risbi.

Ali je mogoče rezane komponente pocinkati?

ja Po rezanju se lahko dogovorimo za vroče cinkanje. To se običajno uporablja za zunanje strukturne komponente, okovje za zavese in druge dele, ki zahtevajo dodatno zaščito pred korozijo.

Ali lahko zagotovite poročila MTC in SGS?

ja Za ustrezna naročila so na voljo potrdila o materialu EN 10204 3.1. Inšpekcijski pregled tretje osebe SGS je mogoče urediti tudi, če to zahteva kupčeva specifikacija nakupa.

Kateri podatki so potrebni za ponudbo?

Ponudba običajno zahteva razred jekla, debelino, risbo sestavnega dela, količino, zahtevano toleranco, površinsko obdelavo, zahteve za inšpekcijo in destinacijo dostave. Če risba vsebuje več različnih komponent, je treba za vsak del navesti tudi zahtevano količino.

Kakšen je običajni dobavni rok?

Vzorčna naročila je običajno mogoče urediti v približno 3 dneh, medtem ko so množična naročila običajno načrtovana v 7–10 dneh. Končni dobavni rok je potrjen po pregledu materiala, količine, zahtevnosti rezanja, površinske obdelave in inšpekcijskih zahtev.
