EN 10210 S355J2H kvadratni votli profil

Kot vodilni proizvajalec jeklenih profilov z 12-letnimi izkušnjami pri izvozu je ShunChen specializiran za visoko zmogljive strukturne votle profile. Naša proizvodna baza v Tianjinu je opremljena z več popolnoma avtomatiziranimi proizvodnimi linijami za hladno preoblikovanje, opremo za natančno varjenje in laboratorijem za preskušanje materialov na nacionalni ravni, ki se osredotoča na raziskave in razvoj ter proizvodnjo kvadratnih votlih profilov, skladnih s standardom EN 10210, primernih za konstrukcije jeklenih konstrukcij, gradnjo mostov, mehansko opremo in scenarije podpore za zavese.

Za razliko od običajnih varjenih kvadratnih cevi z nestabilnimi lastnostmi materiala, velikimi dimenzijskimi odstopanji in slabo odpornostjo na nizke temperature, naši kvadratni votli profili EN 10210 S355J2H uporabljajo visokokakovostne drobnozrnate konstrukcijske jeklene gredice, ki se ujemajo z naprednimi postopki hladnega oblikovanja in visokofrekvenčnega varjenja. Za oblikovanje enotnega in stabilnega strukturnega odseka so sprejeti strogi postopki predobdelave površine z več prehodi + natančno oblikovanje + spletni ultrazvočni postopki odkrivanja napak. Naša višja ekipa za nadzor kakovosti z dolgoletnimi izkušnjami v industriji izvaja sledenje celotnega procesa in inšpekcijo za vsako serijo izdelkov, pri čemer zagotavlja toleranco stranske dolžine ≤±0,5 mm, ravnost ≤1 mm/m in koeficient trdnosti zvara ≥0,95. Vsi izdelki so v skladu s standardi EN, GB, ASTM in JIS ter lahko zagotovijo popolna potrdila o preskusih mlina (MTC EN 10204 3.1) in poročila tretjih oseb o pregledih SGS.

Testiranje delovanja v resničnem svetu

1. Preskus udarne žilavosti pri nizkih temperaturah (Preskus SGS tretje osebe).

Standard: EN 10210-1, EN ISO 148-1 Preskusni pogoji: -20 ℃ udarni preskus z V-zarezo po Charpyju, 3 vzporedni vzorci na serijo

Testni vzorci:

· Navadna Q235 varjena kvadratna cev

· Standardni kvadratni votli profil S355JR

· EN 10210 S355J2H kvadratni votli profil

Ključne ugotovitve:

· Navadna kvadratna cev Q235: povprečna udarna energija ≤27J pri sobni temperaturi, očiten krhek zlom pri 0 ℃, ni primeren za okolje z nizko temperaturo

· Kvadratni votli profil S355JR: stabilna zmogljivost pri sobni temperaturi, udarna energija močno pade pod -10 ℃, ne more izpolniti zahtev za gradnjo pri nizkih temperaturah

· Kvadratni votli prerez S355J2H: povprečna energija udarca ≥27J pri -20 ℃, duktilna morfologija loma, stabilna zmogljivost pri scenarijih nizkih temperatur in visokih nadmorskih višin

2. Inšpekcijski test dimenzijske natančnosti in naravnosti

 Standard: EN 10210-2

Rezultati testa:

· Toleranca stranske dolžine: ±0,5 mm (veliko bolje od standardne zahteve ±1,0 mm)

· Toleranca debeline stene: ±0,1 mm

· Ravnost: ≤1 mm na meter, skupna ravnost ≤0,1 % celotne dolžine

· Pravokotnost končne strani: ≤0,3°

Visoko natančen nadzor dimenzij učinkovito zmanjša delovno obremenitev rezanja in prilagajanja na kraju samem, izboljša učinkovitost namestitve in natančnost strukturnega sestavljanja.

3. Preskus varjenja in mehanskih lastnosti

Preizkušeno v skladu z EN 10210 in ustreznimi evropskimi standardi za konstrukcijsko jeklo, glavni kazalniki učinkovitosti so naslednji:

· Meja tečenja: ≥355 MPa (za debelino ≤16 mm)

· Natezna trdnost: 470~630MPa

· Raztezek (A5): ≥22%

· -20 ℃ Charpyjeva energija udarca: ≥27J (vzdolžno)

· Koeficient zvarne trdnosti: ≥0,95, brez razpok po upogibnem preskusu 180°

Drobnozrnata jeklena osnova + postopek visokofrekvenčnega natančnega varjenja uresničuje popolno kombinacijo strukturne trdnosti, nizkotemperaturne žilavosti in zmogljivosti obdelave, ki se prilagaja varjenju, upogibanju, prebijanju in drugim konstrukcijskim zahtevam.

Uporabniški scenariji iz resničnega sveta in preverjeni

PrimeriPrimer 1: Projekt gradnje tovarne velike jeklene konstrukcije (Northern European Engineering Co., Ltd.) Industrija: Konstrukcija industrijske jeklene konstrukcije Težava: Navadne kvadratne jeklene cevi, uporabljene v prvotnem projektu, so imele slabo nizkotemperaturno žilavost in tveganje za krhek zlom je obstajalo v zimskem nizkotemperaturnem okolju od -15 ℃ do -20 ℃. Dimenzijsko odstopanje je bilo veliko, kar je upočasnilo potek montaže na kraju samem in povečalo stroške gradnje. Rešitev: Uporabite kvadratni votli profil ShunChen EN 10210 S355J2H, specifikacija 150 × 150 × 6 mm, z vroče pocinkano površinsko obdelavo za odpornost proti koroziji. Rezultat: Po 6 letih delovanja v nizkotemperaturnem okolju je strukturna napetost stabilna, ne pride do krhkega loma ali deformacije. Visoka dimenzijska natančnost poveča učinkovitost namestitve na kraju samem za 35 %, celotna življenjska doba konstrukcije pa se podaljša na več kot 30 let. Letni obseg nabave doseže 1800 ton, obe strani pa vzdržujeta dolgoročne odnose sodelovanja.

Primer 2: Projekt podpore zavesnim stenam mestnega komercialnega kompleksa (domača skupina za gradbeni inženiring)

Industrija: Inženiring zavese za komercialne zgradbe Problem: Nosilni sistem za zavese ima visoke zahteve glede ravnosti, dimenzijske natančnosti in ravnosti površine jeklenih profilov. Konvencionalni izdelki imajo veliko odstopanje ravnosti in neravno površino, kar vpliva na natančnost vgradnje in splošni estetski učinek fasade. Rešitev: Izberite visoko natančen kvadratni votli profil EN 10210 S355J2H, strogo nadzirajte ravnost in pravokotnost končne ploskve ter prilagodite površinsko pocinkanje + prašno lakiranje. Rezultat: Nosilne komponente so nameščene natančno, celotna obremenitev zavese je enakomerna, učinek videza pa ustreza zahtevam zasnove. Naenkrat je opravil sprejem gradbene skupine. Po 5 letih uporabe ima izdelek stabilno delovanje in je postal imenovani jekleni profil za poznejše projekte skupine za zavese.

Primer 3: Veliki projekt izdelave ogrodja mehanske opreme (East China Machinery Manufacturing Co., Ltd.) Industrija: Težava pri proizvodnji mehanske opreme: Navadne kvadratne cevi imajo nestabilne mehanske lastnosti in med obdelavo ogrodja opreme zlahka pride do deformacije pri varjenju. Končni izdelek ima nizko stopnjo kvalifikacije in ne more izpolniti zahtev glede nosilnosti težke opreme. Rešitev: Uporabite kvadratni votli profil EN 10210 S355J2H z enakimi lastnostmi materiala in dobro varilno zmogljivostjo, prilagojen glede na specifikacije velikosti okvirja opreme. Rezultat: Varilna deformacija izdelka med obdelavo je majhna, nosilnost okvirja izpolnjuje konstrukcijske zahteve, stopnja zavrnitve končnih izdelkov pade s 5,8 % na 0,9 %. Učinkovito pomaga podjetju izboljšati kakovost izdelkov in povečati tržni delež težke opreme.

Pristne ocene strank

"V nizkotemperaturnem okolju severne Evrope je nizkotemperaturna žilavost konstrukcijskega jekla glavni indeks. Vaši kvadratni votli profili EN 10210 S355J2H imajo stabilno delovanje in zanesljivo kakovost, ki v celoti ustreza našim inženirskim gradbenim standardom in je naš prednostni zadružni dobavitelj." —— Hans Mueller, vodja projekta, Northern European Engineering Co., Ltd.

"Za podporne sisteme za zavese uporabljamo kvadratne votle profile. Vaši izdelki imajo visoko dimenzijsko natančnost in dobro ravnost, kar močno izboljša našo učinkovitost namestitve na mestu. Tehnična ekipa lahko zagotovi tudi prilagojene rešitve površinske obdelave v skladu s projektnimi zahtevami, zelo profesionalno." —— Li Ming, direktor nabave, skupina za domači gradbeni inženiring

"Stabilne mehanske lastnosti in dobra učinkovitost varjenja so ključ do mehanske proizvodnje okvirja. Vaše kvadratne cevi S355J2H imajo enoten material in majhne varilne deformacije, kar učinkovito zmanjšuje izgube pri obdelavi. Že vrsto let vzdržujemo stabilno sodelovanje." —— Zhang Wei, nadzornik proizvodnje, East China Machinery Manufacturing Co., Ltd. Preverjeni parametri izdelka

(1) Splošni izvedbeni standardi

(2) Osnovni tehnični parametri

(3) Kemična sestava (masni %, S355J2H)

(4) Mehanske lastnosti (S355J2H, t≤16 mm)

Temeljne prednosti

1. Skladnost s standardi in zanesljivo delovanje: Vsi izdelki so izdelani v strogem skladu z evropskim standardom EN 10210, mehanske lastnosti in dimenzijska natančnost pa so opravili avtoritativno testiranje tretjih oseb, s popolnimi poročili o preskusih, ki so na voljo za poizvedbo.

2. Odlična nizkotemperaturna žilavost: razred S355J2H zagotavlja stabilno udarno energijo nad 27 J pri -20 ℃, s čimer se učinkovito izogne ​​tveganju krhkega zloma in je primeren za nizkotemperaturna okolja v regijah z visoko zemljepisno širino in projekte na visoki nadmorski višini.

3. Visoko natančen nadzor dimenzij: Samodejno spremljanje celotnega procesa velikosti in ravnosti, s toleranco, ki je veliko boljša od standardnih zahtev, zmanjšuje delovno obremenitev prilagajanja na kraju samem in izboljšuje učinkovitost namestitve in obdelave.

4. Močna prilagodljivost obdelave: enotna struktura materiala, odlična zmogljivost varjenja in upogibanja, majhna deformacija med obdelavo, primerna za rezanje, prebijanje, varjenje in drugo globoko obdelavo v različnih scenarijih.

5. Popolne možnosti površinske obdelave: podpirajo vroče cinkanje, prašno lakiranje, barvanje in druge protikorozijske obdelave, ki lahko znatno podaljšajo življenjsko dobo izdelkov v zunanjih in korozivnih okoljih.

Primerno za

· Industrija jeklenih konstrukcij: okvirji tovarniških zgradb, jeklene konstrukcije stadionov, skladiščne police, lahke jeklene hiše, nosilne konstrukcije mostov

· Konstrukcija in zavese: Izdelava podpornih kobilic za zavese, steklenih okvirjev za zavese, okrasnih podpornih struktur zunanjih sten

· Proizvodnja strojev: okvirji opreme, mehanske podpore, komponente kmetijskih strojev, strukture dvižne opreme

· Transportna industrija: okvirji kontejnerjev, strukture karoserije tovornjakov, nosilci zaščitnih ograj, strukture signalnih stebrov

· Druge industrije: solarne nosilne strukture, stolpi za prenos električne energije, nosilci cevovodov, okvirji za reklamne table

Zakaj izbrati Tianjin ShunChen

Iščete stroškovno učinkovitega in visokokakovostnega dobavitelja kvadratnih votlih profilov EN 10210 S355J2H za projekte proizvodnje jeklenih konstrukcij, zaves in strojev? Imamo 12 let izkušenj z izvozom kot profesionalni proizvajalec strukturnih votlih profilov.

Vse leto hranimo veliko zalogo običajnih specifikacij, ki podpirajo dostavo v 3-7 dneh. Naša strokovna tehnična ekipa nudi rešitve na enem mestu, vključno z izbiro materiala, ujemanjem specifikacij in optimizacijo postopka glede na vaše scenarije uporabe. Tovarniška neposredna prodaja odpravlja vmesne povezave s konkurenčnimi cenami in stabilno kakovostjo izdelkov. Kontaktirajte ShunChen zdaj, da dobite brezplačne vzorce in podrobne ponudbe!

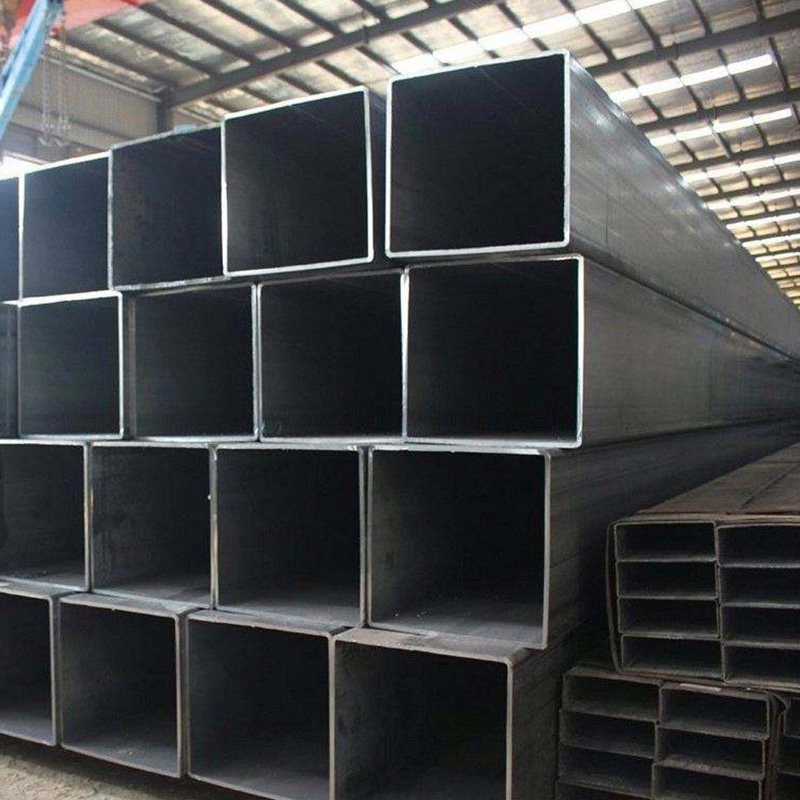

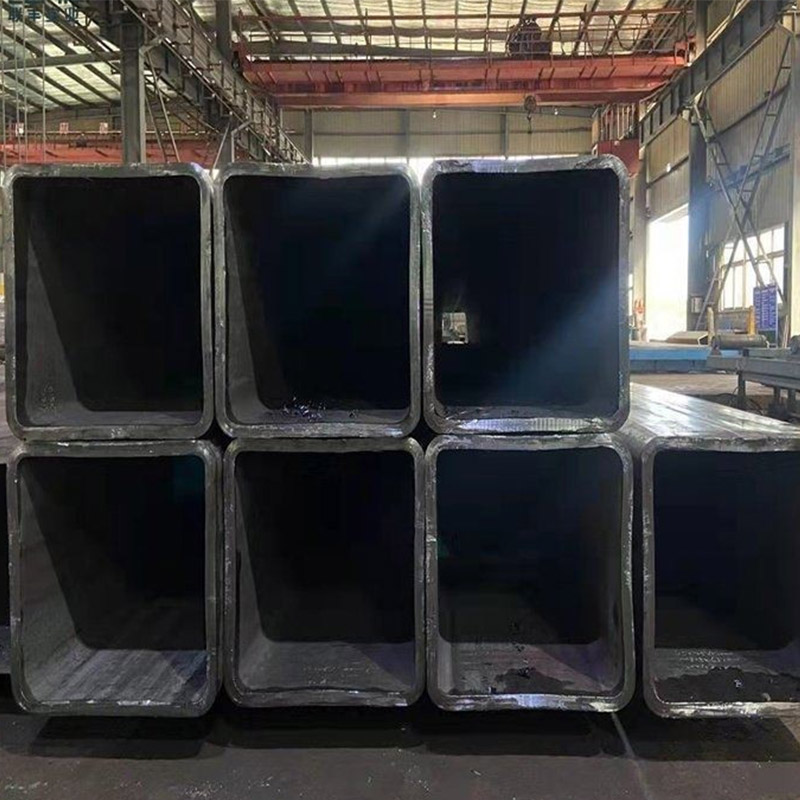

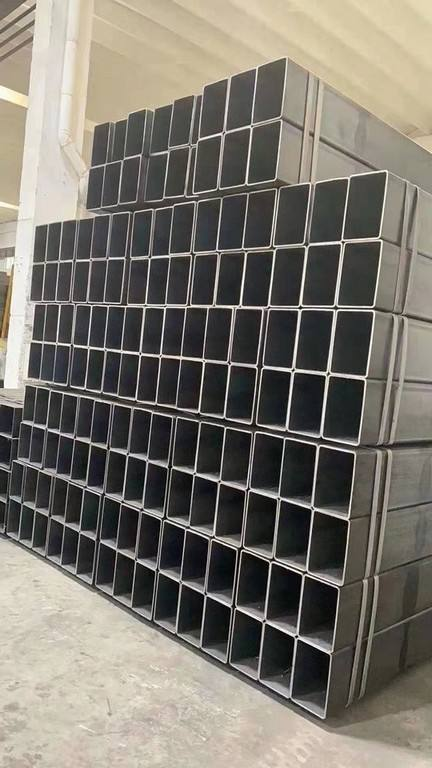

Galerija resničnih izdelkov in pošiljk

Popoln pregled proizvodnje in kakovosti

avtomatska proizvodna linija za hladno preoblikovanje Oprema za visokofrekvenčno natančno varjenje Spletni sistem za testiranje dimenzij (100 % sprotno zaznavanje) Univerzalni stroj za testiranje materialov in oprema za testiranje udarcev pri nizkih temperaturah

Prikaz izdelka

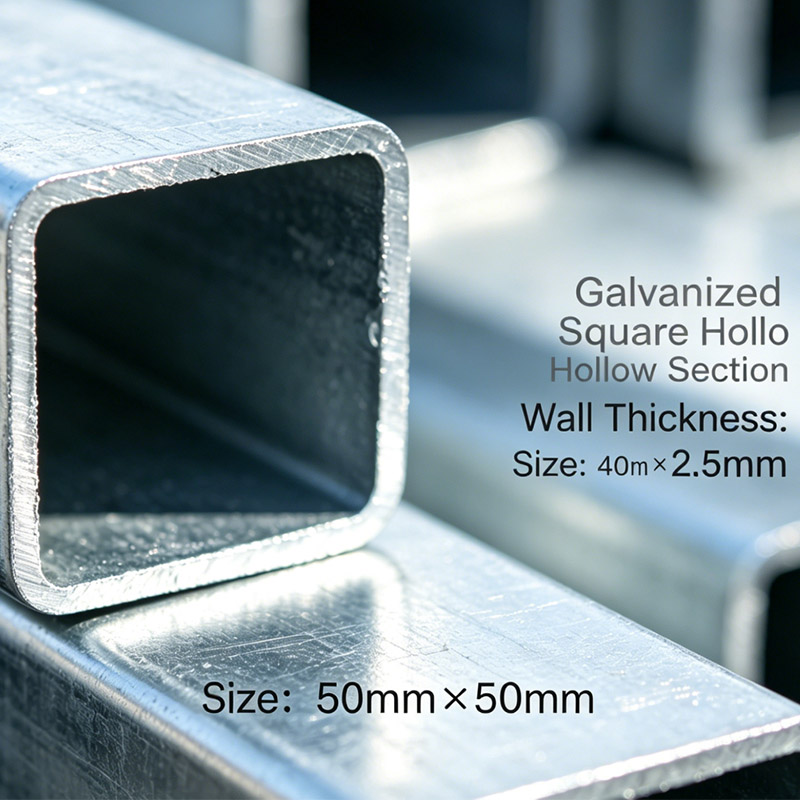

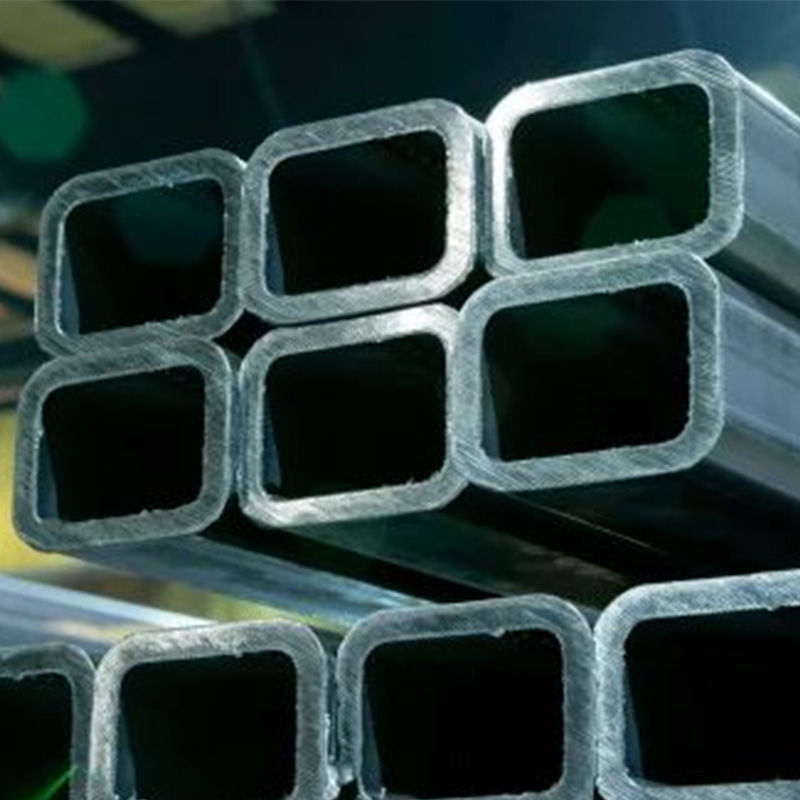

Črni zaključek EN 10210 S355J2H kvadratni votli profil Vroče pocinkan kvadratni votli profil Pravokotni votli profil po meri prašno lakiran Strukturalna kvadratna cev velike debeline

Pošiljka in pakiranje

Standardna izvozna embalaža: Vodoodporna folija + jekleni jermeni + zaščita lesene palete Podprto je pakiranje z logotipom po meri. Standardno nakladanje zabojnika: 20-ftni zabojnik ≈25 ton; 40-ftni zabojnik ≈28 ton (razsuti tona) / 25 ton (paleta) Celotni odpremni dokumenti: nakladnica, komercialni račun, MTC EN 10204 3.1, poročilo o pregledu tretje osebe

Scenariji aplikacij za stranke

Projekt ogrodja tovarne jeklene konstrukcije Projekt ogrodja komercialne stavbe Projekt podporne stene za zavese Projekt proizvodnje ogrodja mehanske opreme Projekt mostu in transportnega objekta
