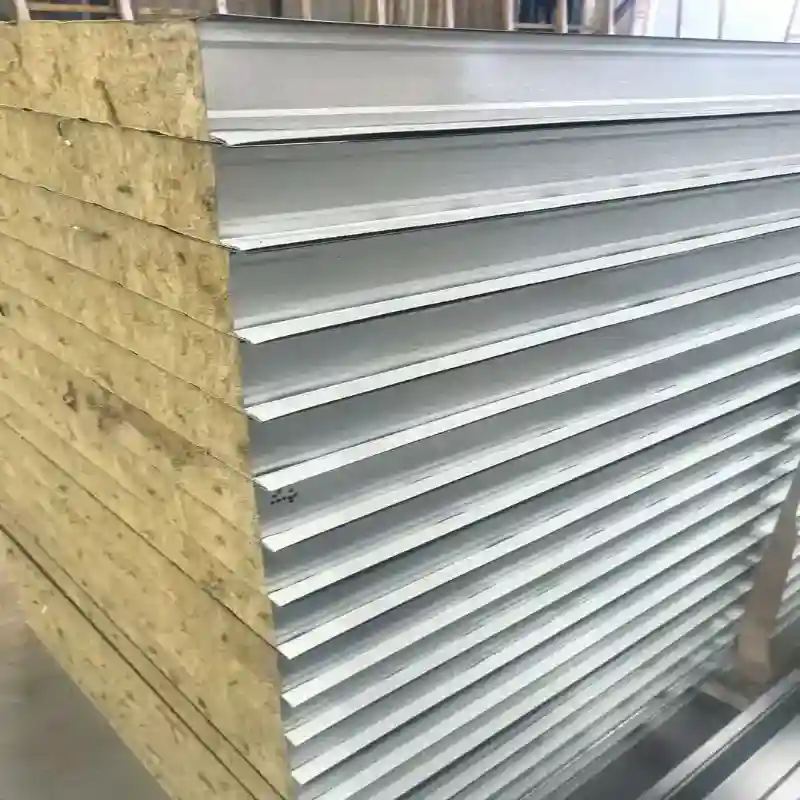

Kovinska kompozitna strešna plošča

Shunchen Metal Composite Roof Panel ponuja integrirano strešno rešitev za industrijske obrate, skladišča, hladilnice in poslovne zgradbe. Z neprekinjenim laminiranjem trpežnih kovinskih oblog in izoliranih jeder (50–200 mm) odpravlja dodatne plasti na kraju samem, hkrati pa povečuje energetsko učinkovitost. Podprt s skupinsko zmogljivostjo 450.000 ton, zagotavlja popolne specifikacije po meri in hitro dostavo.

Ključne značilnosti

Integrirana toplotna izolacija

Izolirano jedro je zaprto med kovinskimi ploščami, kar ustvarja neprekinjeno toplotno pregrado čez streho. PU in PIR jedra so še posebej primerna za objekte, kjer je pomembna omejitev prehoda toplote skozi streho.

Zahtevano debelino kovinske kompozitne strešne plošče je mogoče izbrati glede na izolacijski cilj projekta in lokalne podnebne razmere namesto uporabe ene fiksne debeline za vsako stavbo.

Kovinska površina, odporna na vremenske vplive

Zunanja kovinska plast predstavlja prvo oviro pred dežjem, sončno svetlobo, vetrom in izpostavljenostjo atmosferi. Izbrani premazni sistem dodatno ščiti jekleno ali aluminijasto podlago in določa tudi vidni zaključek strehe.

Za projekte v vlažnih, obalnih ali kemično izpostavljenih okoljih je treba specifikacijo podlage in prevleke izbrati glede na pričakovane razmere korozije.

Strukturna togost

Vezana sendvič konstrukcija združuje dve kovinski oblogi s togim ali poltrdim izolacijskim jedrom. To ustvari debelejšo in stabilnejšo ploščo kot ena tanka kovinska plošča.

Trdnost plošče je odvisna od vrste jedra, debeline plošče, debeline pločevine, geometrije profila, razpona in načina pritrditve. Za strukturno zasnovo strehe je zato treba končno konfiguracijo plošč izbrati glede na zahtevani razpon in pogoje obremenitve.

Zmanjšano plastenje strehe

Ker sta kovinska kritina in izolacija dobavljeni kot ena tovarniško izdelana komponenta, strešni sistem ne potrebuje ločene izolacijske plasti med zunanjo strešno ploščo in notranjostjo stavbe.

Ta integrirana konfiguracija lahko zmanjša število stopenj namestitve in poenostavi rokovanje z materialom med gradnjo strehe.

Površinski videz po meri

Zunanje in notranje kovinske pločevine je mogoče dobaviti v različnih premazih in barvah. To omogoča, da se videz strehe uskladi z industrijskimi objekti, poslovnimi zgradbami, skladišči in drugimi arhitekturnimi zahtevami.

Aplikacije

Industrijske delavnice in tovarne

Kovinske kompozitne strešne plošče se uporabljajo za tovarniške strehe, kjer je potrebna toplotna izolacija skupaj s končno kovinsko strešno površino. Konfiguracije PU, PIR in kamene volne je mogoče izbrati glede na toplotne in požarne zahteve stavbe.

Skladišča in logistične zgradbe

Skladišča zahtevajo velike strešne površine z enakimi dimenzijami plošč in učinkovito montažo. Prefabricirana panelna konstrukcija je primerna za skladišča z jeklenimi okvirji in logistične objekte, kjer mora strešna konstrukcija pokriti velike površine.

Hladilnice

Za hladilnice in zgradbe z nadzorovano temperaturo je mogoče izbrati jedra PU ali PIR zaradi njihovih toplotnoizolacijskih lastnosti. Debelina plošče se običajno določi glede na ciljno notranjo temperaturo, zunanjo klimo, obremenitev hlajenja in zasnovo ovoja stavbe.

Komercialne in kmetijske zgradbe

Plošče se lahko uporabljajo za poslovne zgradbe, kmetijske skladiščne objekte, živinorejske objekte in druge strukture, ki zahtevajo dokončano izolirano strešno ograjo.

Požarno občutljive industrijske zgradbe

Konfiguracije jedra iz kamene volne se lahko uporabljajo, kadar projekt zahteva jedro iz mineralne izolacije z negorljivimi lastnostmi. Končno požarno klasifikacijo je treba potrditi glede na celotno konstrukcijo plošče in veljavni preskusni standard.

Tehnični parametri

Specifikacije izdelka

Tipična izbira debeline

Debelino kovinske kompozitne strešne plošče je treba določiti na podlagi zahtevane toplotne učinkovitosti, požarne specifikacije, razpona, lokalnega podnebja in strukturne zasnove, namesto da bi jo izbrali izključno glede na vrsto zgradbe.

Veljavni standardi

Shunchen lahko proizvaja plošče v skladu z določenimi kitajskimi in mednarodnimi zahtevami, vključno z GB/T 23932-2009 in EN 14509, kjer je to primerno. Testiranje požara in učinkovitosti je mogoče organizirati v skladu z veljavno specifikacijo projekta, vključno z ustreznimi ASTM ali drugimi regionalnimi preskusnimi metodami.

Natančen standard in preskusno metodo je treba potrditi pred proizvodnjo, ker sta požarna klasifikacija in toplotna učinkovitost odvisna od celotne konstrukcije plošče, vključno s kovinskimi oblogami, materialom jedra, debelino, spoji in konfiguracijo namestitve.

Proizvodnja in kontrola kakovosti

Kontinuirana proizvodnja plošč

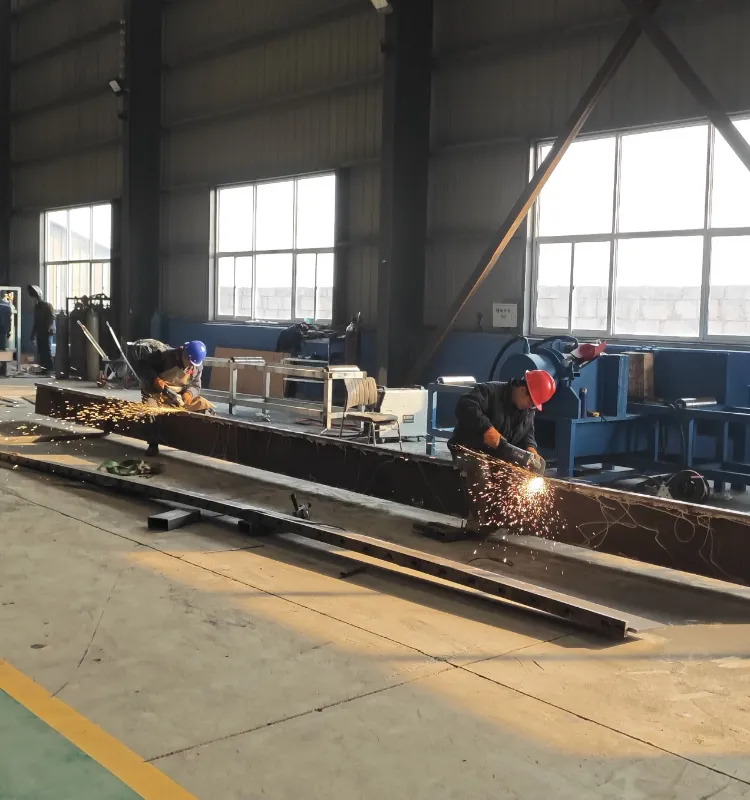

Shunchen uporablja avtomatizirane neprekinjene linije za proizvodnjo kompozitov za oblikovanje kovinskih plošč, pripravo izolacijskega jedra, nanašanje veznih materialov in stiskanje plasti v integrirano ploščo.

Neprekinjena proizvodnja ohranja geometrijo plošč in razporeditev slojev dosledno skozi celotno proizvodno serijo.

Inšpekcija osnovnega materiala

Pred laminacijo se izolacijsko jedro preveri glede na zahtevano vrsto materiala in specifikacijo. Gostoto, debelino in druge pomembne lastnosti je mogoče preveriti v skladu z izbranim jedrom in veljavnimi inšpekcijskimi zahtevami.

Pregled dimenzij plošče

Končane kovinske kompozitne strešne plošče so preverjene glede debeline, širine, dolžine, stanja profila in vidnega odstopanja dimenzij. Pregled se osredotoča na to, ali končna plošča ustreza odobreni proizvodni specifikaciji.

Lepljenje in pregled površine

Vezani vmesnik se pregleda glede vidne razslojenosti in nepopolne lepitve. Pred pakiranjem kovinsko površino preverimo glede prask, napak na premazu, udrtin in drugih vidnih poškodb.

Testiranje delovanja

Odvisno od konfiguracije izdelka in projektnih zahtev lahko testiranje vključuje toplotno prevodnost, požarno učinkovitost, odpornost na upogibanje in drugo ustrezno preverjanje delovanja.

Za izvozna naročila, ki zahtevajo neodvisno preverjanje, je mogoče urediti inšpekcijo tretje osebe prek organizacij, kot sta SGS ali BV, v skladu z dogovorjenim obsegom inšpekcije.

Prilagajanje OEM

Izbira jedra in kovinskega materiala

Stranke lahko določijo zunanjo kovinsko pločevino, notranjo kovinsko pločevino in izolacijsko jedro glede na zahteve projekta. Shunchen lahko dobavi kombinacije na osnovi barvno prevlečenega jekla, zlitine aluminija, magnezija in mangana, PU, ​​PIR, kamene volne in steklene volne.

Debelina in širina plošče

Debelino plošče je mogoče prilagoditi glede na izolacijske zahteve in zasnovo zgradbe. Učinkovito širino je mogoče prilagoditi tudi glede na razporeditev strehe in sistem namestitve.

Dolžina plošče po meri

Plošče so lahko izdelane v fiksnih ali prilagojenih dolžinah. Proizvodnja na dolžino zmanjša potrebo po obsežnem rezanju na kraju samem in omogoča uskladitev dimenzij plošč z geometrijo strehe.

Površinski premaz in barva

Stranke lahko določijo vrsto premaza, površinsko obdelavo in barvo. Sistemi premazov iz poliestra in fluoroogljika so na voljo za različne zahteve glede izpostavljenosti in videza.

Prefabricirana obdelava

Dodatna tovarniška obdelava lahko vključuje odpiranje, tesnjenje robov, upogibanje vogalov in predhodno vrtanje v skladu z odobrenimi risbami. Te operacije se zaključijo pred odpremo, ko projekt zahteva, da plošče prispejo delno pripravljene za namestitev.

Namestitev in povezava

Postavitev strehe

Pred montažo je treba strešno konstrukcijo preveriti glede poravnave, razmika med gredami, nivoja in pogojev nosilnosti. Mere kovinske kompozitne strešne plošče je treba preveriti v skladu z odobreno postavitvijo strehe, preden snope dvignete na streho.

Postavitev plošče

Paneli so nameščeni vzdolž načrtovane smeri strehe in podprti s spodnjimi gredami. Pravilna poravnava je pomembna, saj spoj plošč določa kontinuiteto strešne kritine.

Skupna povezava

Sosednji paneli so povezani preko oblikovanega stranskega spoja ali prekrivne strukture. Spoj mora biti pred pritrditvijo popolnoma vpet in poravnan, da preprečite vrzeli med ploščami.

Pritrjevanje

Pritrdilni elementi so nameščeni skozi predvideno pritrdilno območje v nosilno konstrukcijo. Tip pritrdilnega elementa, razmik, specifikacija podložke in položaj pritrditve morajo biti v skladu z risbo namestitve projekta in lokalnimi zahtevami glede obremenitve vetra.

Zapiranje in tesnjenje

Strešni robovi, grebeni, vdolbine, preboji in druga stičišča zahtevajo ustrezno obrobo in tesnjenje. Ta območja so še posebej pomembna za preprečevanje vdora vode, ker prekinejo neprekinjeno površino strehe.

Podrobnosti o namestitvi morajo slediti navodilom za namestitev dobavitelja plošč in projektom strehe, ki ga je odobril statik.

Zakaj izbrati Shunchen?

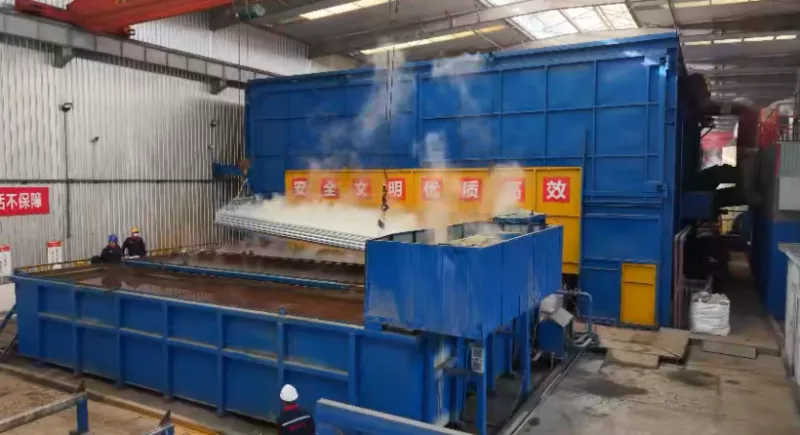

Shunchen dobavlja kovinske kompozitne strešne plošče iz integrirane proizvodne baze za predelavo jekla z zmogljivostmi, ki zajemajo obdelavo jeklenih materialov, premaze, galvanizacijo, skladiščenje in logistiko.

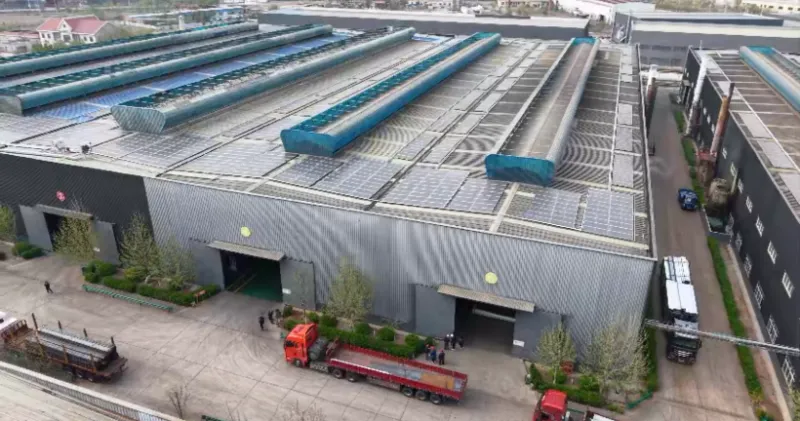

Skupina ima letno proizvodno zmogljivost, ki presega 450.000 ton, in več kot 40.000 kvadratnih metrov proizvodnih in skladiščnih površin. Za naročila kompozitnih strešnih plošč ta proizvodna infrastruktura podpira pridobivanje surovin, proizvodnjo plošč, predelavo po meri, inšpekcijo, pakiranje in izvozno pošiljanje znotraj iste dobavne verige.

Stranke lahko pred proizvodnjo določijo jedro plošče, kovinsko pločevino, debelino, širino, dolžino, premaz, barvo in montažne zahteve. Tehnične informacije se pregledajo glede na specifikacijo projekta, tako da je proizvodna konfiguracija potrjena, preden naročilo vstopi v proizvodnjo.

Za izvozna naročila lahko Shunchen zagotovi dokumentacijo o tovarniških preskusih, zapise o pregledih dimenzij, dokumentacijo o materialu in preglede tretjih oseb, kjer je to potrebno. Za mednarodna naročila so na voljo dogovori o pošiljanju FOB in CIF.

pogosta vprašanja

Kakšna je razlika med kovinsko kompozitno strešno ploščo in enoslojno kovinsko strešno ploščo?

Kovinska kompozitna strešna plošča vsebuje izolacijsko jedro med dvema kovinskima slojema, medtem ko enoslojna strešna plošča zagotavlja predvsem zunanjo vremensko odporno kritino. Kompozitna konstrukcija torej združuje strešno in izolacijsko funkcijo v eni montažni komponenti.

Katero jedro izbrati za kompozitno strešno ploščo?

PU in PIR se običajno izbereta, kadar je primarna zahteva toplotna izolacija. Kamena volna je primerna za projekte, kjer sta pomembna požarna učinkovitost in izolacija na osnovi mineralov. Steklena volna pride v poštev, kadar je potrebna toplotna in zvočna izolacija. Končna izbira mora slediti toplotnim in požarnim specifikacijam projekta.

Kakšne debeline plošč so na voljo?

Običajne debeline so 50, 75, 100, 150 in 200 mm. O drugih debelinah je mogoče razpravljati glede na zahtevano toplotno zmogljivost in načrt projekta.

Ali je mogoče dolžino plošče prilagoditi?

ja Panele je mogoče dobaviti v fiksnih dolžinah, kot sta 6 m in 12 m, ali jih razrezati na določene dolžine glede na postavitev strehe in transportne zahteve.

Ali je mogoče zunanjo barvo in premaz prilagoditi?

ja Dobavljivi so poliestrski, fluoroogljikovi in ​​drugi specificirani sistemi premazov. Barvo je mogoče prilagoditi tudi glede na razpoložljiv premazni sistem in zahteve projekta.

Ali lahko zagotovite plošče iz aluminija, magnezija in mangana?

ja Plošče iz zlitine aluminija, magnezija in mangana se lahko uporabljajo kot kovinska površina za ustrezne konfiguracije kompozitnih strešnih plošč. Debelino podlage in strukturo plošč je treba potrditi glede na projekt strehe.

Ali lahko obdelate odprtine pred odpremo?

ja Odpiranje, tesnjenje robov, krivljenje in predvrtanje je mogoče urediti v skladu z odobrenimi proizvodnimi risbami.

Kateri podatki so potrebni za ponudbo?

Zahtevane informacije običajno vključujejo površino strehe ali količino plošče, debelino plošče, material jedra, vrsto in debelino pločevine, efektivno širino, dolžino plošče, premaz, barvo, zahteve za namestitev in destinacijo dostave. Strešne risbe so uporabne, ko stranka zahteva količinski izračun ali montažno obdelavo.

Ali lahko organizirate pregled tretje osebe?

ja SGS, BV ali druga dogovorjena inšpekcija tretje osebe se lahko dogovori glede na obseg inšpekcij, določen v pogodbi o nakupu.
