Nosilne konstrukcije visoke trdnosti, odporne na vremenske vplive, zasnovane za urbane balkone, terase vil in stanovanjske hodnike. Ponaša se z vročim cinkanjem, hitro modularno namestitvijo in nastavljivimi koti nagiba.
- 12. stopnja Odpornost proti vetru
- ≥ 500h NSS test
- 0-30° Nastavljiv naklon
- 20+ let Življenjska doba

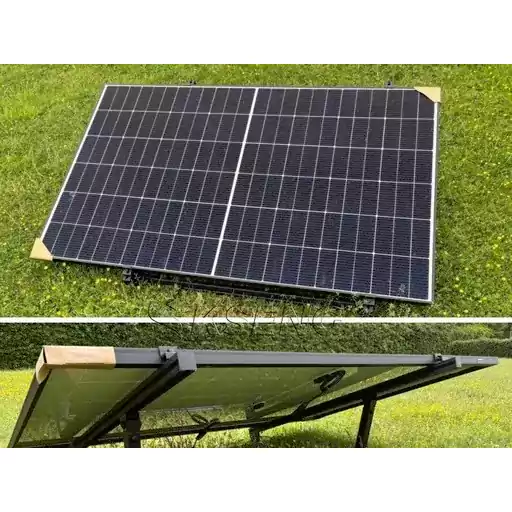

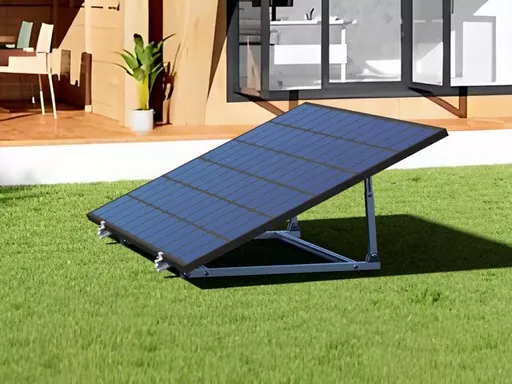

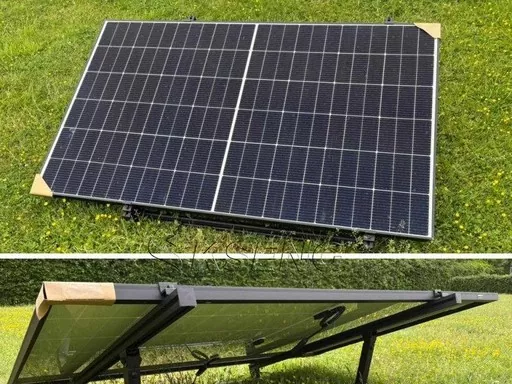

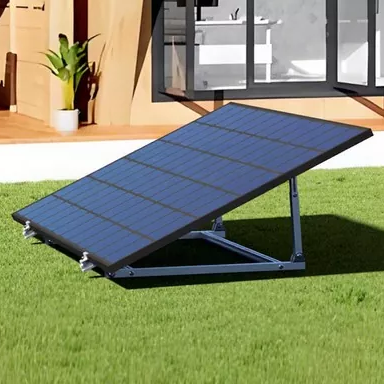

Naš Shunchen Balcony PV Bracket je specializirana podporna komponenta, neodvisno razvita za balkonske porazdeljene fotonapetostne sisteme. Izdelan iz visokokakovostnega ogljikovega jekla (Q235B in Q355B) kot osnovnega materiala, je obdelan s CNC rezanjem, natančnim varjenjem in vročim pocinkanjem proti koroziji. Raziščite našo celotno ponudbofotovoltaični nosilciza druge rešitve montaže.
Kot profesionalni proizvajalec fotonapetostnih nosilcev nadzorujemo celoten proces od izbire surovin do dostave končnega izdelka. Struktura nosilca je znanstveno zasnovana glede na razporeditev balkona in težo fotonapetostnih modulov, ki združuje visoko trdnost nosilnosti z dolgoročno odpornostjo proti koroziji.
Temeljne prednosti
Vrhunska nosilnost in odpornost proti vetru
Glavni nosilec in diagonalne opornice so oblikovane tako, da skupaj prenašajo silo. Lahko nosi en PV-modul nad 500 W, s stopnjo odpornosti proti vetru do stopnje 12 in odpornostjo proti snežni obremenitvi ≥0,5 kN/㎡, ohranja strukturno stabilnost tudi v hudih tajfunih in snežnih nevihtah.
Dolgotrajna odpornost proti koroziji
Enakomerna debelina prevleke balkonskega PV nosilca je obdelana s popolnoma avtomatskim postopkom vročega cinkanja ≥85 μm. Prestal je preskus upogibanja 180° brez luščenja, trajanje preskusa NSS pa je ≥500 ur, kar zagotavlja življenjsko dobo več kot 20 let za zunanje instalacije.
Hitra in enostavna namestitev
Modularna zasnova omogoča predhodno montažo pred dostavo. Varjenje na kraju samem ni potrebno; pritrditev lahko dokončate s ključem. En komplet lahko namestita 1-2 osebi v 2 urah, kar drastično zmanjša stroške dela in gradbene cikle.
Prilagodljiva prilagoditev in združljivost
Velikosti in kote prilagodimo različnim tlorisom balkonov in specifikacijam PV modulov. Podpira nastavitev kota nagiba 0-30° za povečanje učinkovitosti sprejema sončne energije za vaše posebne pogoje na lokaciji.
Tehnične specifikacije
| Parameter Kategorija | Posebni kazalniki |
|---|---|
| Osnovni material | Q235B, Q355B (prilagodljivo iz nerjavečega jekla) |
| Proizvodni proces | CNC rezanje + natančno varjenje + vroče cinkanje |
| Izvršni standardi | GB/T 3323-2019 (kakovost varjenja), GB/T 13912-2020 (vroče cinkanje) |
| Mehanske lastnosti | Nazivna obremenitev ≥50 kg/㎡; Wind Resistance Grade ≥Level 12; Snow Load Resistance ≥0.5kN/㎡ |
| Specifikacije nosilca | Glavni žarek: 1000-2000 mm dolžine, 80-150 mm širine, 2,0-3,0 mm debeline; Diagonal Brace: 500-1000mm; Premer cevi: 30-50 mm |
| Parametri cinkanja | Coating Thickness ≥85μm; No peeling after 180° bending; NSS test ≥500 ur |
| Združljivi moduli | Glavni PV moduli (Moč: 300-550 W; Velikost: znotraj 1600 × 1000 mm) |
| Kot nagiba | Ročna nastavitev 0-30° |
| Metode namestitve | Vpenjanje zaščitne ograje / stenski raztezni vijak (primeren za beton, jekleno konstrukcijo) |
Primer projekta: Mestna stanovanjska skupnost
Dobavili smo prilagojene nosilce (glavni snop 1500 × 100 × 2,5 mm, nagib 15 °) za 500 lastnikov stanovanj v novi skupnosti, skupaj s 450 W PV moduli. Z uporabo vpenjalne vgradnje zaščitne ograje balkonska konstrukcija ni bila poškodovana, učinkovitost vgradnje pa se je povečala za 50 %. Po 1 letu preverjanja na prostem ni rje ali deformacij, proizvodnja električne energije pa ostaja stabilna.
Zakaj izbrati Shunchen?
| Primerjalna dimenzija | Standardni enakovredni proizvajalci | Shunchen (naše podjetje) |
|---|---|---|
| Strukturno načrtovanje | Jekleni spoj univerzalnega profila, slaba stabilnost. | Ekskluzivna mehanska zasnova, glavni nosilec + povezovalni ležaj z diagonalnimi oporniki. |
| Protikorozijski postopek | Hladno cinkanje, tanek nanos, NSS test samo 200 ur. | Popolnoma avtomatsko vroče cinkanje, ≥85μm prevleka, NSS test ≥500 ur. |
| Prilagajanje | Samo običajne velikosti, 10-15 dnevni cikel. | Prilagojeno tlorisom balkonov, izris v 72 urah. |
| Garancija za dobavo | Nezadostna zaloga, nestabilna dostava. | Lastno skladišče, množična naročila dostavljena v 7 dneh. |
| Podporne storitve | Zagotovite samo izdelke. | Zasnova sheme namestitve, tehnično vodenje na kraju samem, 24-urni poprodajni odziv. |
Certifikati in zagotavljanje kakovosti
Kot proizvajalec, ki se osredotoča na raziskave in razvoj fotovoltaičnih nosilcev, strogo nadzorujemo kakovost in zagotavljamo celotno verigo. Imamo certifikat ISO 9001 za upravljanje kakovosti in ISO 14001 za upravljanje okolja. Izdelki so v skladu z nacionalnimi tehničnimi standardi in zagotavljamo poročila tretjih oseb o mehanskih in protikorozijskih preskusih SGS.
Naše proizvodne linije uporabljajo popolnoma avtomatsko CNC rezanje in varjenje s sprotnim odkrivanjem napak. Postopek cinkanja uporablja spremljanje temperature cinkove kopeli v realnem času. Vsaka serija je podvržena simulaciji nosilnosti, preizkusom debeline premaza in pregledom kakovosti površine. Preverite našepotrdilaza več informacij.
Pogosto zastavljena vprašanja
Kakšna je največja nosilnost balkonskega PV nosilca?
Konvencionalni glavni žarek iz materiala Q355B (1500 × 100 × 2,5 mm) lahko stabilno nosi en sam 550 W PV modul z nazivno obremenitvijo ≥50 kg/㎡. Izpolnjuje zahteve glede odpornosti proti vetru 12. stopnje in 0,5 kN/㎡ snežne obremenitve. Nudimo strokovno svetovanje glede izbire glede na težo vašega modula.
Kako izbrati pravi nosilec za različne balkonske postavitve?
Za balkone v zalivih so prednostni nosilci za vpenjanje zaščitne ograje (vrtanje ni potrebno); za poglobljene ali ozke balkone stenski nosilci prihranijo prostor; za kotne balkone, nosilci po meri v obliki črke L povečajo prostor. Zagotavljamo optimalno shemo glede na vašo risbo velikosti balkona.
Ali lahko zagotovite elektrostatično brizganje namesto vročega cinkanja?
ja Privzeto je vroče cinkanje (≥85 μm) za odlično odpornost proti koroziji. Na zahtevo lahko prilagodimo tudi elektrostatično pršenje, ki podpira različne barve, ki ustrezajo zunanjemu videzu stavbe.
Ali podpirate tovarniške preglede in logistiko za množična naročila?
Vsekakor. Pri naročilih nad 100 kompletov pozdravljamo stranke v naši tovarni za sprejem kakovosti na kraju samem. Zagotavljamo tudi ekskluzivno logistično koordinacijo, da zagotovimo, da so nosilci varno in pravočasno dostavljeni na vaše mesto projekta.
