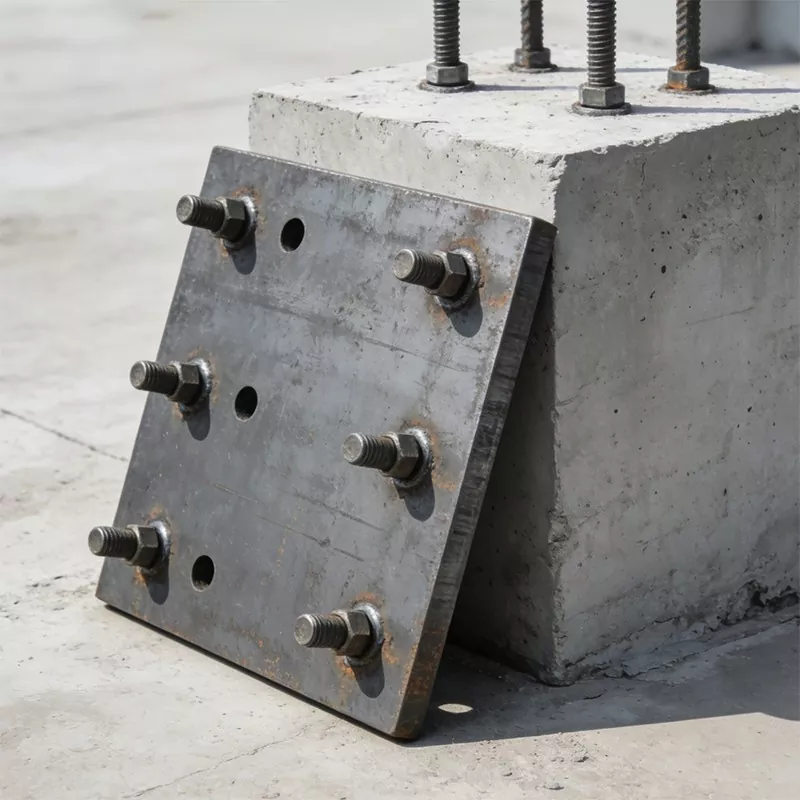

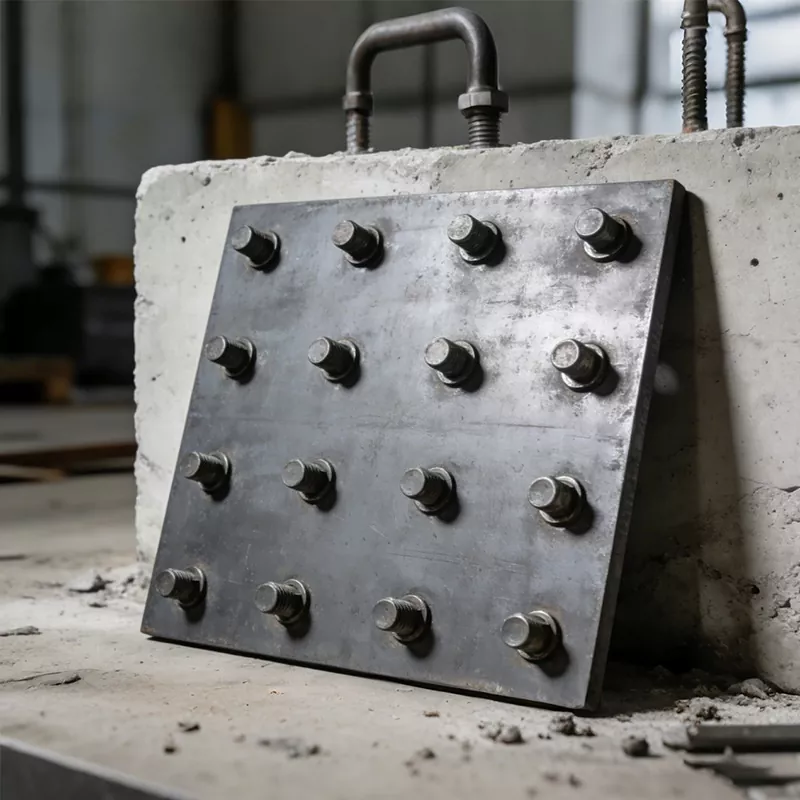

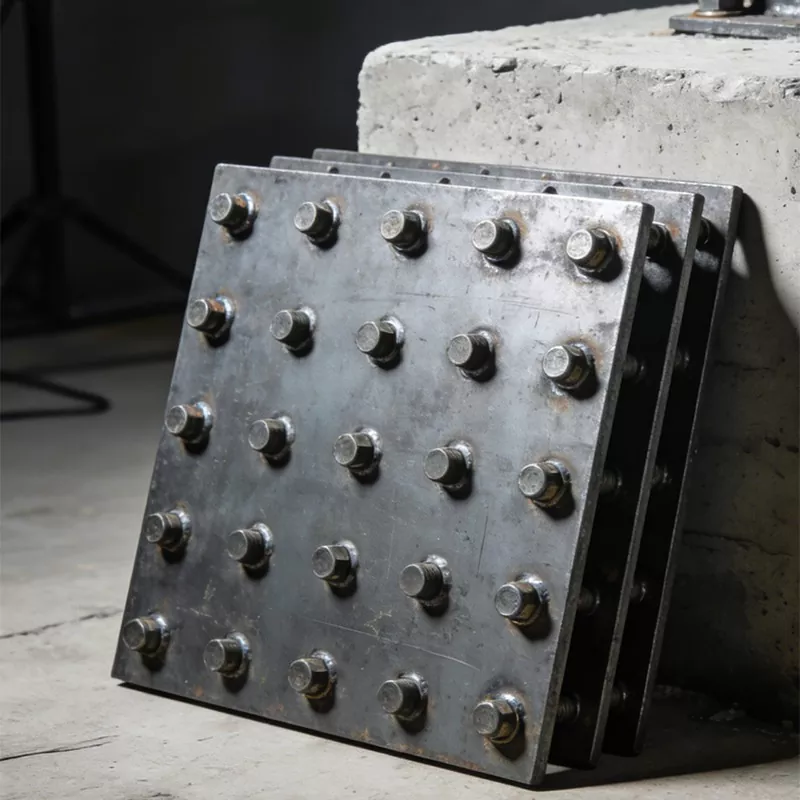

Zasnovan za zavese, baze težke opreme in kritično infrastrukturo. Izdelano s CNC rezanjem in naprednimi protikorozijskimi tehnologijami.
Osnovna funkcija vgrajene jeklene plošče se osredotoča na tri ključna področja pozicioniranja, ki služijo kot kritični nosilec za povezovanje glavne zgradbe s pomožnimi strukturami:
Pesto prenosa obremenitve
Prevzame lastno težo, obremenitev vetra in obremenitev tresljajev pomožnih komponent, kot so zavese. Enakomerno prenaša porazdeljene obremenitve na glavno betonsko konstrukcijo, da prepreči poškodbe zaradi lokalne koncentracije napetosti.
Referenca za namestitev
Zanaša se na natančno pozicioniranje med fazo pred vdelavo, da zagotovi fiksno referenco za naslednje podpore. Zagotavlja pravilno razporeditev in natančnost namestitve, kar močno zmanjša sekundarno obdelavo na kraju samem.
Jamstvo strukturne stabilnosti
Tvori trdno integrirano strukturo z betonskim vlivanjem, kar poveča stabilnost povezave med zunanjimi komponentami in glavno strukturo. Izboljša zmogljivost proti prevrnitvi in proti vibracijam.
Tehnične specifikacije
| Specifikacija Kategorija | Tehnični parametri | Podrobni indikatorji | Specifikacija prilagoditve |
|---|---|---|---|
| Osnovna velikost | Normalna specifikacija | Dolžina/širina: 200 × 200 mm ~ 600 × 600 mm; debelina: 8mm~20mm | 200×200×8mm za lahko stekleno pregrado; 600 × 600 × 20 mm za težke zavese |
| Velikost po meri | Poljubna dolžina in širina (max ≤1000 × 1000 mm), debelina (min ≥5 mm) | Prilagodi se personaliziranim zahtevam posebnih oblikovanih zaves | |
| Toleranca velikosti | Toleranca velikosti okvirja | ±0,5 mm (konvencionalno), ±0,2 mm (stopnja natančnosti) | Stopnja natančnosti se prilagaja visokim fasadnim fasadam, ki zahtevajo izjemno visoko natančnost |
| Natančnost položaja luknje | Toleranca središčne razdalje luknje ≤±0,2 mm, premer luknje ±0,1 mm | Zagotavlja natančen čelni spoj z vijaki nosilca za zavese | |
| Lastnosti materiala | Mainstream Material | Ogljikovo jeklo: Q235B, Q345B; Nerjaveče jeklo: 304, 316 | Q345B za velike obremenitve; Nerjaveče jeklo 316 za obalno visoko slano meglo |
| Mehanske lastnosti | Trdnost jedra | Upogibna trdnost: Q235B ≥ 235MPa, Q345B ≥ 345MPa; Strižna trdnost ≥ 120MPa | Zagotavlja strukturno stabilnost med prenosom obremenitve |
| Površinska obdelava | Protikorozijski postopek | Vroče cinkanje (≥80μm), brizganje fluoroogljika (≥40μm), zrcalno poliranje | Vroče pocinkano za zunanjo odpornost proti koroziji; lak za ogledala za notranjo dekoracijo |
| Tehnološke zahteve | Postopek oblikovanja | CNC plazemsko rezanje, natančno žigosanje; višina zvara ≥8 mm, brez por/razpok | Zagotavlja ravnost plošče (≤1 mm/m), kar izboljša oprijem z betonom |
Glavne prodajne točke: visoka natančnost, moč in prilagodljivost
Ta vdelana jeklena plošča strogo nadzoruje toleranco velikosti v območju ±0,5 mm in natančnost lukenj za vijake pri ≤±0,2 mm. Natančno se povezuje zstenski nosilci za zavesein druge komponente. Z uporabo vrhunskih materialov, kot sta Q345B in nerjaveče jeklo 304/316, doseže upogibna trdnost ≥345MPa. Površina je podvržena profesionalnim obdelavam, kot je vroče cinkanje, z odpornostjo na razprševanje soli ≥1000 h. Podpiramo popolno prilagajanje velikosti, postavitve lukenj in površinske obdelave, da izpolnimo stroge zahteve projekta B2B.
Scenariji uporabe in preverjeni primeri

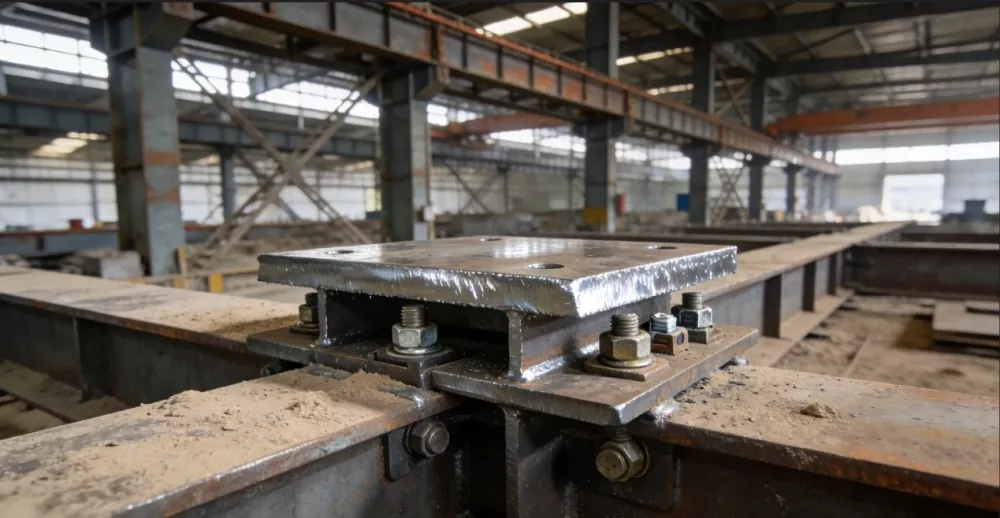

Projekt je uporabil odebeljene vgrajene jeklene plošče za stabilno prenašanje obremenitve 50-tonskega nosilca žerjava. Materiali in površinske obdelave so bili prilagojeni, da se prilagodijo okolju z veliko prahu in visoke vlažnosti v objektu težke industrije, kar zagotavlja dolgoročno varnost delovanja.

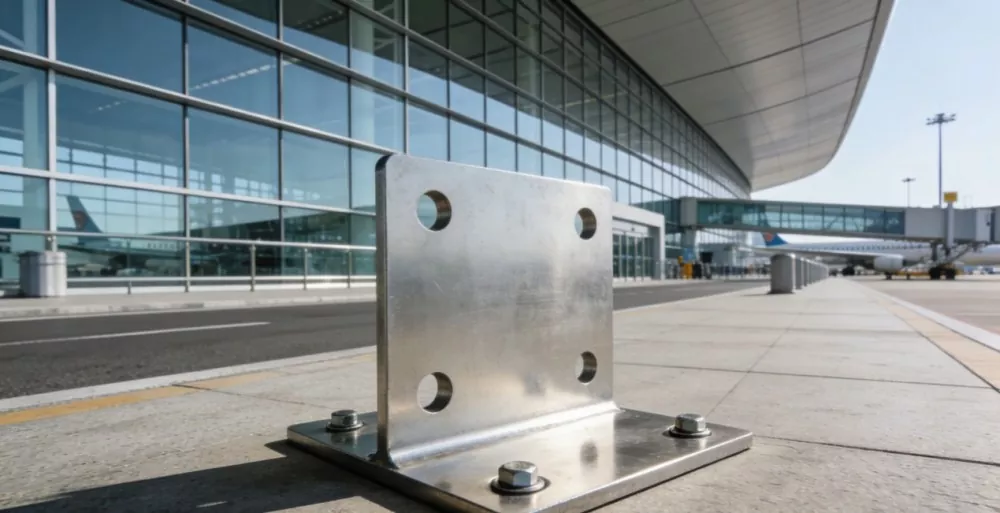

304 vgrajene plošče iz nerjavečega jekla so bile uporabljene za povezavo zavese z jekleno konstrukcijo. To je zagotovilo ravnost zavese z velikim razponom in zagotovilo odlično odpornost proti vremenskim vplivom, ki izpolnjuje stroge standarde kakovosti velikihprojekt prometnega vozlišča.

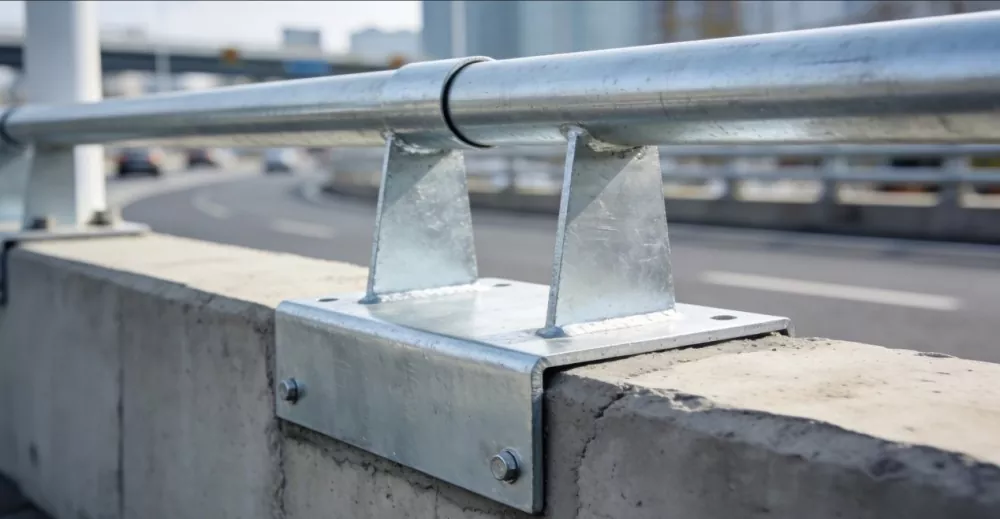

Vroče pocinkane vgrajene plošče so bile uporabljene za varovalne ograje nadvozov, kar je izboljšalo učinkovitost prenosa bremena. Plošče niso pokazale očitne korozije v deževnem okolju, kar je bistveno skrajšalo čas gradnje in zagotovilo vzdržljivost komunalne infrastrukture.
Naše industrijske prednosti
Podjetje Tianjin Shunchen Industrial Co., Ltd., ustanovljeno leta 2014, ima sedež v industrijski coni Daqiuzhuang. Kot celovito podjetje v industrijski verigi vključujemo globoko obdelavo jekla, vroče cinkanje, skladiščenje in uvozno/izvozno trgovino.
Z letno proizvodno zmogljivostjo, ki presega 450.000 ton, in izhodno vrednostjo skoraj 2 milijardi juanov imamo pomembne prednosti na področju vdelanih jeklenih plošč. Zanašajoč se na popolno integracijo industrijske verige, naša baza ponuja zadostno proizvodno zmogljivost, pripravljene zaloge, hiter odziv pri dobavi in nadzorovane stroške. Kot atovarniški neposredni dobavitelj, nudimo konkurenčne cene zamnožična naročilain prilagojene rešitve. Preverite našeCertifikat ISO 9001za zagotavljanje kakovosti.
Pogosto zastavljena vprašanja
Kakšen je tipičen dobavni rok za množična naročila vgrajenih jeklenih plošč?
Za standardne specifikacije na zalogi je dobavni rok običajno 7-15 dni. Za prilagojene velikosti, posebne materiale (kot je nerjaveče jeklo 316) ali posebne protikorozijske obdelave je proizvodni cikel običajno 20-30 dni, odvisno od količine naročila. Natančen urnik dostave vam posredujemo ob potrditvi naročila.
Ali lahko izdelate plošče po risbah po meri?
Da, absolutno. Podpiramo storitve OEM in ODM. Posredujete lahko risbe CAD (DWG, DXF, STEP) ali fizične vzorce. Naša tehnologija CNC rezanja in laserskega vrtanja zagotavlja, da so vaše razporeditve lukenj po meri in velikosti plošč izpolnjene z natančno toleranco ≤±0,2 mm.
Kako zagotovite kakovost varjenja pri aplikacijah z veliko obremenitvijo?
Uporabljamo napredne avtomatizirane varilne postopke z višino zvara ≥8 mm in zagotavljamo, da ni por ali razpok. Vsaka serija je podvržena strogemu nedestruktivnemu testiranju (NDT) in odkrivanju napak. Naša stopnja kvalifikacije zvarov je dosledno visoka do 99,9 %, kar učinkovito izpolnjuje velike obremenitve in posebne zahteve industrijskih obratov.
Kakšne površinske obdelave priporočamo za zunanje in obalne projekte?
Za splošno uporabo na prostem priporočamo vroče cinkanje (debelina cinkove prevleke ≥80 μm), ki zagotavlja odlično protikorozijsko učinkovitost. Za obalna okolja z visoko meglo soli toplo priporočamo uporabo materiala iz nerjavečega jekla 316 v kombinaciji z močno cinkovo prevleko ali posebnim fluoroogljičnim razprševanjem, da zagotovite največjo vzdržljivost.
Ali lahko zagotovite materialne certifikate in poročila o preskusih?
ja Z vsako pošiljko nudimo obsežno dokumentacijo o kakovosti, vključno s potrdili o preskusu rezanja (MTC), poročili o preskusih mehanskih lastnosti (upogibna in strižna trdnost) in poročili o preskusih slanega pršenja. To zagotavlja nemoteno carinjenje in izpolnjuje stroge zahteve glede sprejemljivosti mednarodnih gradbenih projektov.
Zahtevajte ponudbo za vgrajene jeklene plošče
Pošljite nam svoje risbe, zahtevani razred materiala, dimenzije plošč in specifikacije proti koroziji. Naša inženirska ekipa bo pregledala vaš projekt in zagotovila konkurenčno ponudbo neposredno v tovarni.
