Spiralna cev velikega premera

Shunchenove spiralne cevi velikega premera so izdelane v strogem skladu z domačimi in mednarodnimi standardi, kot sta GB/T9711 in API 5L, s celovitim pregledom kakovosti in tehnično podporo za zagotavljanje stabilnega in zanesljivega delovanja.

Skozi leta si je Shunchen pridobil zaupanje številnih inženirskih strank z dosledno kakovostjo izdelkov, prilagodljivim prilagajanjem specifikacij in učinkovitim logističnim sistemom. Ne glede na to, ali želite nabaviti spiralne cevi velikega premera, se pozanimati o cenah spiralno varjenih cevi ali poiskati zanesljivega dobavitelja jeklenih cevi ali proizvajalca inženirskih cevi, Shunchen zagotavlja storitev na enem mestu od izbire izdelkov in proizvodnje po meri do dostave, kar pomaga vašim projektom delovati učinkovito, varno in zanesljivo.

Opredelitev izdelka

Spiralna cev velikega premera (znana tudi kot spiralno varjena cev z velikim premerom) je vrsta jeklene cevi s spiralnim šivom, izdelana iz visokokakovostne vroče valjane jeklene pločevine kot osnovne surovine. Oblikovan je s hladnim iztiskanjem pri sobni temperaturi in nato zvarjen s postopkom avtomatskega dvostranskega dvostranskega varjenja pod praškom. Standard definicije jedra je zunanji premer ≥ 711 mm (kar ustreza nazivnemu premeru DN700 in več). Lahko ga prilagodite zunanjemu premeru do 3620 mm ali celo večjim specifikacijam glede na tehnične zahteve. Je kompozitna vrsta jeklenega izdelka, ki združuje nosilnost in transportne zmogljivosti. Njegova glavna funkcija je doseči visoko stabilen transport velikih količin tekočin (kot so voda, nafta, plin, odplake itd.) na dolge razdalje, služi pa lahko tudi kot strukturna podporna komponenta za obsežne projekte, ki se prilagajajo zapletenim delovnim pogojem in težkim okoljem. S svojo edinstveno zasnovo spiralne strukture zapolnjuje vrzel v industriji pri učinkoviti proizvodnji in stabilni uporabi materialov za cevi z velikimi izvrtinami in se pogosto uporablja v različnih infrastrukturnih in industrijskih scenarijih.

Preprosto povedano, spiralna cev velikega premera je "velika arterija za transport v obsežnih projektih + strukturni podporni okvir" - lahko učinkovito prenaša različne medije, izpolnjuje povpraševanje po transportu velikega toka in vzdrži visok pritisk, veliko obremenitev in zapletene geološke vplive. Primeren je za različna kompleksna gradbena okolja, kot so gore, obale in puščave. Je osnovni material za cevi, ki povezuje energijo, vodo, komunalno in infrastrukturo.

Glavne prodajne točke

Spiralna cev velikega premera ima izjemne glavne prednosti, vključno z varnostjo, prilagodljivostjo, ekonomičnostjo, priročnostjo in skladnostjo: njeni zvari so enakomerno porazdeljeni vzdolž spiralne črte in napetost je enakomerno razpršena. Kombinira se z visokokakovostnimi jeklenimi podlagami, kot sta Q235B in X80, ter protikorozijskimi obdelavami, kot sta 3PE in FBE. Je sposoben prenesti pritisk in konstrukcijo, ima visoko varnost in lahko traja več kot 30 let. Primeren je za težke delovne pogoje, kot so visok pritisk, velika obremenitev in močna korozija. Specifikacije so obsežne in segajo od 711 mm do 3620 mm zunanjega premera, 6 mm do 60 mm debeline stene in 6 m do 18 m dolžine posamezne cevi, ki jo je mogoče prilagodljivo prilagoditi. Prilagoditi ga je mogoče posebnim materialom in procesom, ki temeljijo na inženirskih medijih, stopnjah tlaka in gradbenih okoljih, z izjemno močno prilagodljivostjo. Uporablja neprekinjeno proizvodnjo z valjanjem in tehnologijo avtomatskega varjenja pod praškom, s čimer dosega visoko učinkovitost proizvodnje. V primerjavi z brezšivnimi jeklenimi cevmi enakega premera je cena nižja za 20%-30%, namestitev pa je priročna, kar znatno zmanjša skupne stroške projekta. Material cevi ima odlično žilavost, kar omogoča hladno upogibanje za prilagajanje zapletenim terenom, kot so gore in obale. Standardizirani varilni vmesniki imajo dobro tesnjenje, visoko konstrukcijsko učinkovitost in nizko težavnost. Celoten proizvodni proces sledi nacionalnim in mednarodnim standardom, kot sta GB/T9711 in API 5L. Od surovin do končnih izdelkov se izvaja popoln nadzor procesa, številni testi zagotavljajo skladnost s kakovostjo, zagotovijo pa se lahko popolna potrdila o kvalifikaciji in poročila o preskusih, kar v celoti ustreza potrebam različnih ključnih projektov.

Tehnične specifikacije

Jedro sledi standardom GB/T9711-2017 "Jeklene cevi za cevovodni transport za industrijo nafte in zemeljskega plina", GB/T 3091-2015 "Zvarjene jeklene cevi za nizkotlačni prenos tekočin", API 5L, SY/T5037 itd. Redne specifikacije so naslednje, posebne specifikacije pa je mogoče prilagoditi po potrebi:

1. Specifikacije velikosti jedra

2. Specifikacije materiala

3. Stopnja tlaka

Izračun tlaka sledi standardu GB50251 in uporablja Barlowovo formulo: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Med njimi:

P —— Računski tlak

D — Zunanji premer cevi

S —— Meja tečenja materiala

E —— Koeficient varjenja (za spiralno varjene cevi je 0,9)

Polja uporabe in primeri

Spiralne cevi velikega premera s svojimi prednostmi vzdržljivosti, prilagodljivih specifikacij in visoke stroškovne učinkovitosti se pogosto uporabljajo na petih ključnih področjih, vključno s prenosom energije, projekti varstva vode, komunalno gradnjo, infrastrukturnimi projekti in industrijsko proizvodnjo. Primerni so za različne ključne projekte in kompleksne scenarije. Sledi podroben uvod v polja in resnične primere, ki ga spremljajo razlage scenarijev:

Osnovna področja uporabe

1. Polje prenosa energije (osnovni scenarij uporabe)

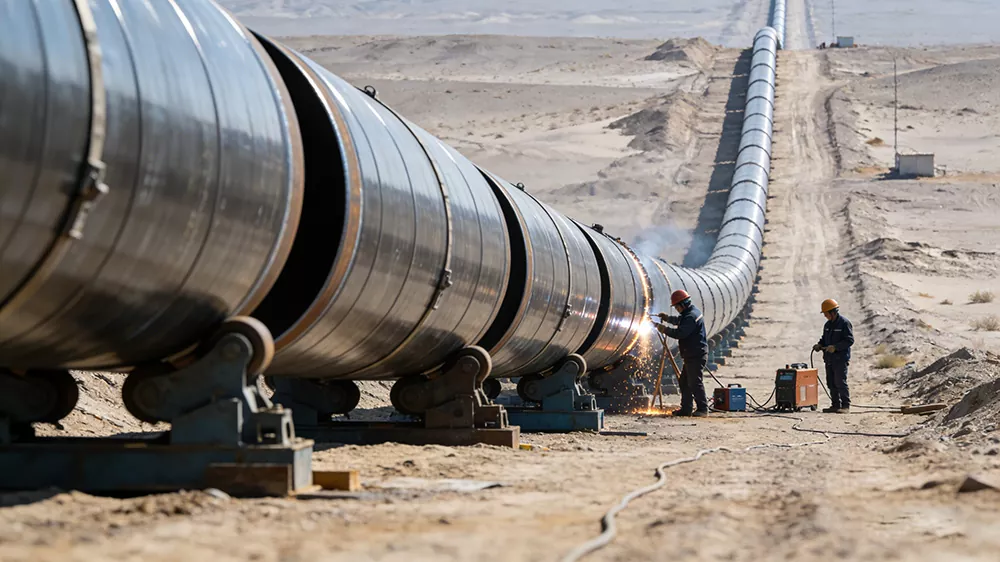

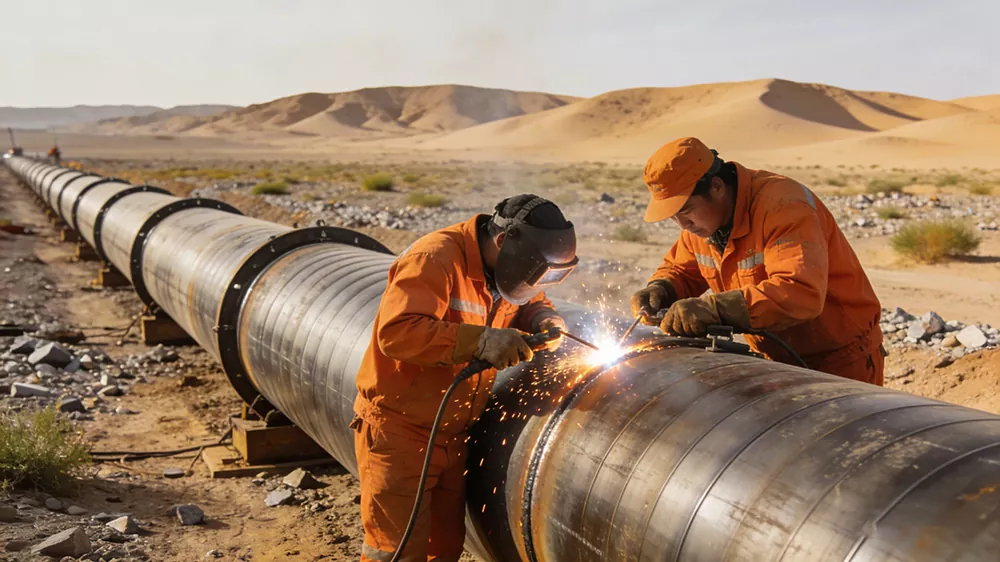

Združljivi mediji: surova nafta, zemeljski plin, rafinirana nafta, metan iz premogovnika, para itd. Glavna zahteva je transport pod visokim pritiskom, na dolge razdalje in brez puščanja. Primeren je za kompleksne terene, kot so puščave, planote in gore. Lahko prenese ekstremne temperaturne razlike in učinke geoloških usedlin. Je "glavna arterija" prenosa energije in se pogosto uporablja pri gradnji cevovodov na dolge razdalje. Lahko učinkovito izboljša učinkovitost transporta, zmanjša izgubo energije, zniža skupne stroške projekta, podaljša življenjsko dobo in zmanjša naložbe v vzdrževanje. Opis prizora: Na gradbišču dolgega plinovoda za zemeljski plin v puščavi Gobi so vrste spiralnih cevi velikega premera lepo razporejene, delavci pa izvajajo operacije varjenja in povezovanja; Na mestu polaganja cevovoda za nafto iz naftnega polja je površina cevnih materialov prevzeta z vrhunsko protikorozijsko tehnologijo, ki je primerna za kompleksno korozivno okolje naftnega polja, kar zagotavlja, da se nafta transportira brez puščanja.

2. Področje vodnega inženirstva

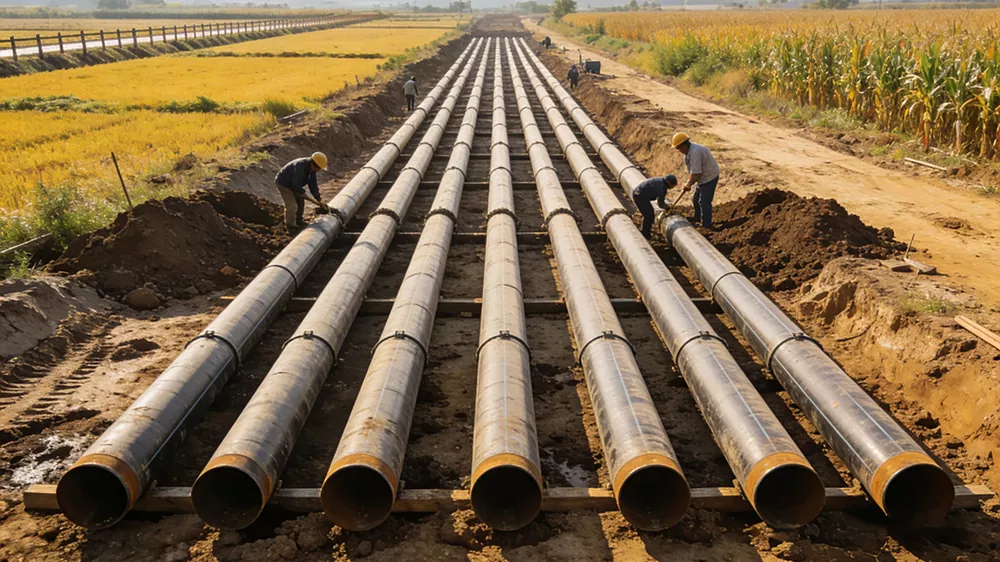

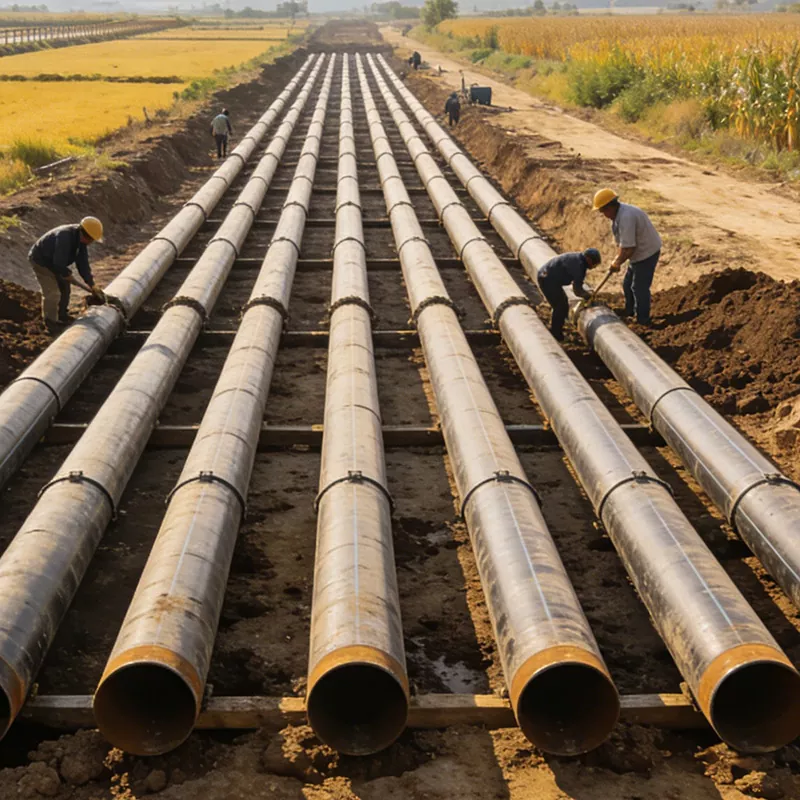

Veljavni scenariji: obsežni projekti preusmeritve vode, projekti prenosa vode, projekti nadzora poplav in odvodnjavanja, glavni cevovodi za namakanje kmetijskih zemljišč, projekti oskrbe s pitno vodo, projekti oskrbe z vodo na otokih itd. Osnovne zahteve so visoka zmogljivost pretoka, odpornost proti koroziji in odpornost na vodni pritisk. Prilagodijo se lahko kompleksnim okoljem, kot so rečne struge, zemljišča, prizadeta s soljo, itd. Lahko se učinkovito upirajo vodni eroziji in geološkemu pogrezanju, s čimer zagotavljajo stabilen prenos vodnih virov in varno delovanje projektov za ohranjanje vode. Imajo pomembno podporno vlogo pri ključnih nacionalnih projektih varstva vode. Opis prizorišča: Na gradbišču projekta preusmeritve vode Jinghai se za polaganje glavnega cevovoda uporabljajo spiralne cevi velikega premera. Cevi potekajo skozi reke ali kmetijska zemljišča, delavci pa izvajajo obdelavo tesnjenja vmesnikov. Na mestu projekta oskrbe z vodo na otoku se uporabljajo spiralne cevi velikega premera s protikorozijsko tehnologijo 3PE, ki preprečujejo erozijo morske vode in dosegajo medsebojno povezavo vodnih virov med otokom in celino.

Tipičen primer

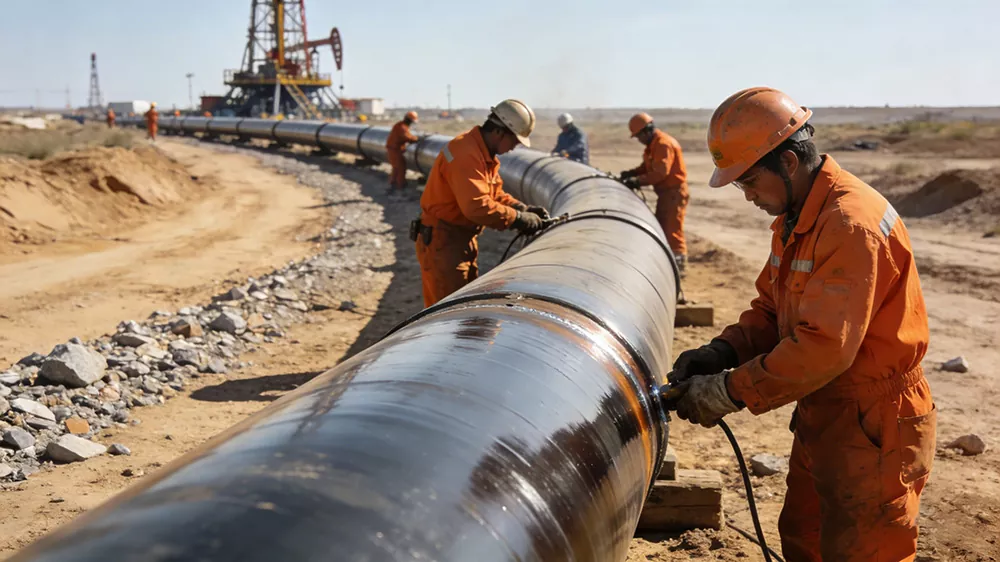

Primer 1: Odcepni projekt prenosa plina od zahoda proti vzhodu (na področju transporta energije)

Projektne zahteve: Postaviti je treba visokotlačni plinovod za zemeljski plin na velike razdalje, primeren za zahtevne terene, kot so puščave in gore. Material cevi mora imeti stopnjo nosilnosti ≥ 6,3 MPa, biti mora odporen na geološko posedanje in korozijo ter ga je treba hitro dobaviti v serijah, da se zagotovi dolgotrajno delovanje cevovoda brez puščanja.

Uporaba izdelka: Izbrana je bila spiralna cev velikega premera iz jekla razreda X80 z zunanjim premerom 1220 mm in debelino stene 22 mm. Sprejet je bil protikorozijski postopek 3PE + tehnologija katodne zaščite. Skupno je bilo dobavljenih več kot 8.000 ton, ki pokrivajo cevovod, dolg več kot 120 kilometrov, ki ustreza zahtevam visokotlačnega transporta, zvari pa so bili podvrženi dvojnemu neporušitvenemu testiranju z ultrazvokom in rentgenskimi žarki, s 100-odstotno kvalifikacijo. Scena:

Primer 2: Projekt glavnega cevovoda projekta preusmeritve vode Jing-Huai (na področju inženiringa varstva vode)

Projektne zahteve: Glavni cevovod za preusmeritev vode velikega obsega je potreben za doseganje obsežnega transporta čiste vode, primernega za scenarije prečkanja reke in polaganja kmetijskih zemljišč. Material cevi mora biti nestrupen, odporen proti koroziji, velikega premera z nazivnim premerom DN2000. Za zmanjšanje števila vmesnikov in izboljšanje učinkovitosti gradnje so potrebni prilagojeni materiali cevi standardne dolžine 18 m.

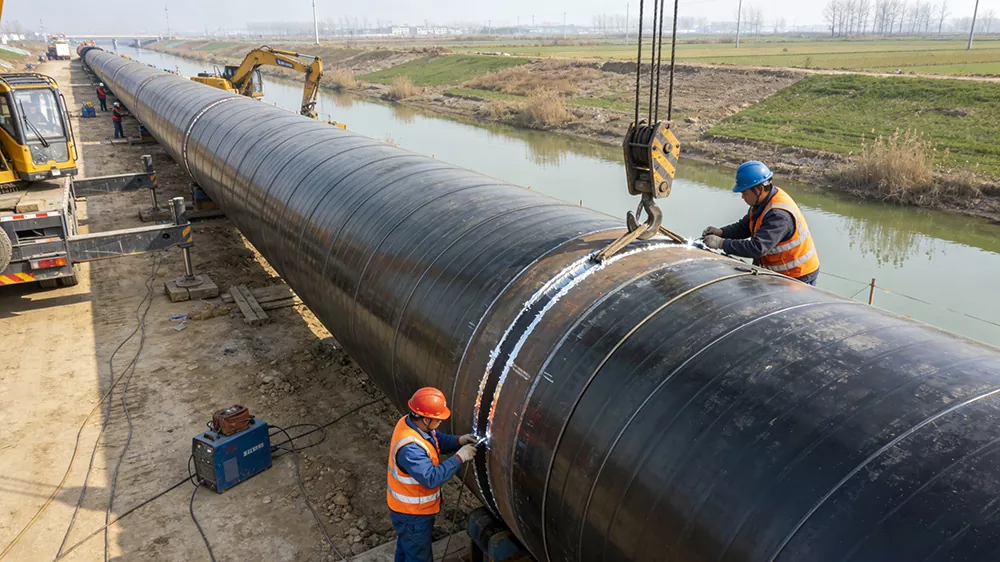

Uporaba izdelka: Izberite material Q345B za spiralne cevi velikega premera, z zunanjim premerom 2020 mm in debelino stene 18 mm. Protikorozijski postopek za pitno vodo IPN8710 je sprejet, da se prepreči sekundarno onesnaženje pitne vode. Na voljo so prilagojeni materiali za cevi standardne dolžine 18 m, skupaj več kot 5000 ton, za polaganje glavnega cevovoda čez reke in na kmetijska zemljišča. Scena:

Pakiranje in pošiljanje

1. Standardi pakiranja (primerno za značilnosti velikega premera in težke teže, ob upoštevanju zaščite in udobja)

2. Specifikacije dobave (ob upoštevanju učinkovitosti, varnosti in stroškov ter prilagojene transportnim značilnostim cevi velikega premera)

（1）Način prevoza

（2）Zahteve glede nalaganja

Pred nakladanjem preverite celovitost embalaže cevi in ​​stanje protikorozijske prevleke. Ko se prepričate, da ni poškodb, gladko dvignite cevi na transportni nosilec. Za pritrditev uporabite jeklene vrvi in ​​gumijaste podloge. Izogibajte se navijanju jeklenih žičnih vrvi čez protikorozijsko prevleko (za izolacijo uporabite gumijaste podloge). S tem preprečimo poškodbe protikorozijske prevleke med dvigovanjem in transportom ter preprečimo deformacijo cevi zaradi stiskanja. Cevi lepo postavite. Skupaj združite cevi iste specifikacije. Razporedite jih po dolžini in debelini ter jih postavite ločeno, da se izognete škodi zaradi trčenja zaradi mešane obremenitve. Prepričajte se, da so končni čepi varno zaprti, da preprečite vstop tujkov v cevi.

（3）Dobavni cikel in dostava

（4）Zagotovitev prevoza in poprodajne storitve

Med postopkom transporta se izvaja sledenje v realnem času, lokacija transporta in stanje cevi pa sta zagotovljena v realnem času, da se preprečijo zamude pri transportu ali poškodbe cevi. V primeru poškodb embalaže, prask na cevi, deformacij itd. med transportom bomo nemudoma poskrbeli za ponovno dostavo ali popravilo na kraju samem, da zagotovimo, da to ne vpliva na napredek gradnje strank. Za prevoze na dolge razdalje in v zahtevnih cestnih razmerah bo sklenjeno zadostno zavarovanje prevoza tovora za celovito zaščito pravic in interesov stranke.

Primopredaja in poprodaja: Po opravljeni primopredaji bodo zagotovljeni profesionalni predlogi za shranjevanje cevi (kot je izogibanje dolgotrajnemu izpostavljanju soncu in dežju na prostem, protikorozijske cevi, ki preprečujejo praske z ostrimi predmeti, dvig dna za shranjevanje, da se prepreči stik rje s tlemi itd.), in če bodo nastala kakršna koli vprašanja v zvezi z namestitvijo ali kasnejšim testiranjem, bodo tehniki dogovorjeni za takojšnjo povezavo in odgovor.

Prednosti izbire Shunchen

Ima močno tlačno odpornost, enakomerno porazdelitev napetosti v spiralnem zvaru, odlično odpornost na deformacije in usedanje. Primeren je za visokotlačni transport na dolge razdalje in kompleksna podzemna okolja. Specifikacije so popolne, premer cevi in ​​debelino stene pa je mogoče po potrebi prilagoditi za izpolnjevanje zahtev projektov velikega premera. Kakovost varjenja je stabilna z dvostranskim obločnim varjenjem pod praškom, z gostimi zvari in dobrim tesnjenjem. Celoten proces je zagotovljen z neporušitvenim testiranjem za zagotavljanje kakovosti. Učinkovitost proizvodnje je visoka, material je trden in ima višje razmerje med ceno in zmogljivostjo v primerjavi z brezšivnimi cevmi in cevmi z ravnim šivom enakega premera. Lahko se kombinira z različnimi protikorozijskimi obdelavami, kot sta 3PE in epoksi, primerna za scenarije, kot so naftna in plinska, komunalna in kemična industrija, z dolgo življenjsko dobo. Servisni sistem je celovit, od zasnove sheme, prilagoditve proizvodnje do logistične distribucije, tehnična podpora na kraju samem, sledi celotnemu procesu, poprodajni odziv pa je pravočasen, kar zagotavlja zanesljivo jamstvo za stabilno delovanje projekta.

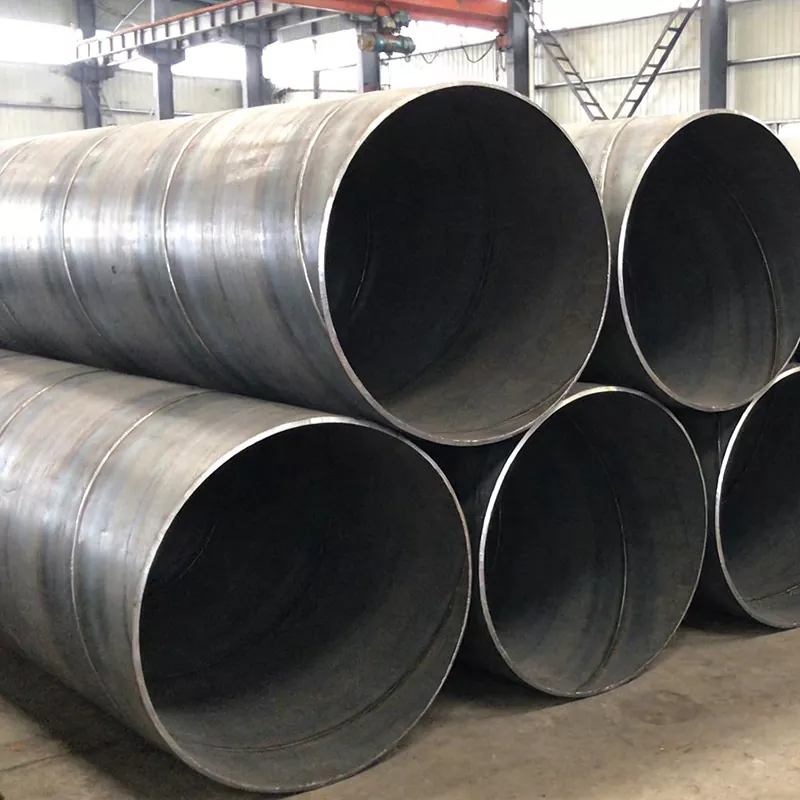

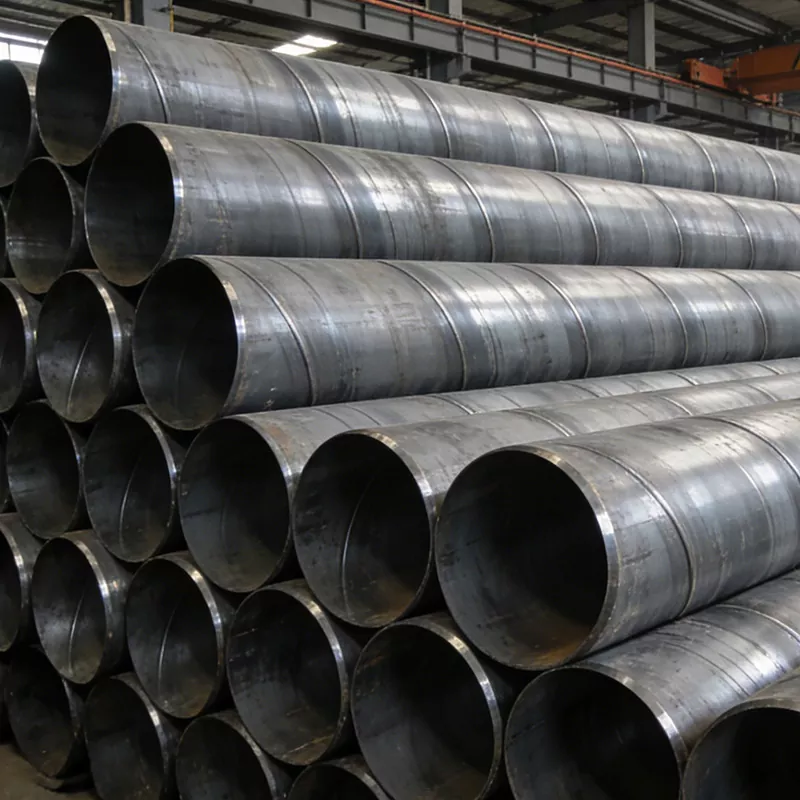

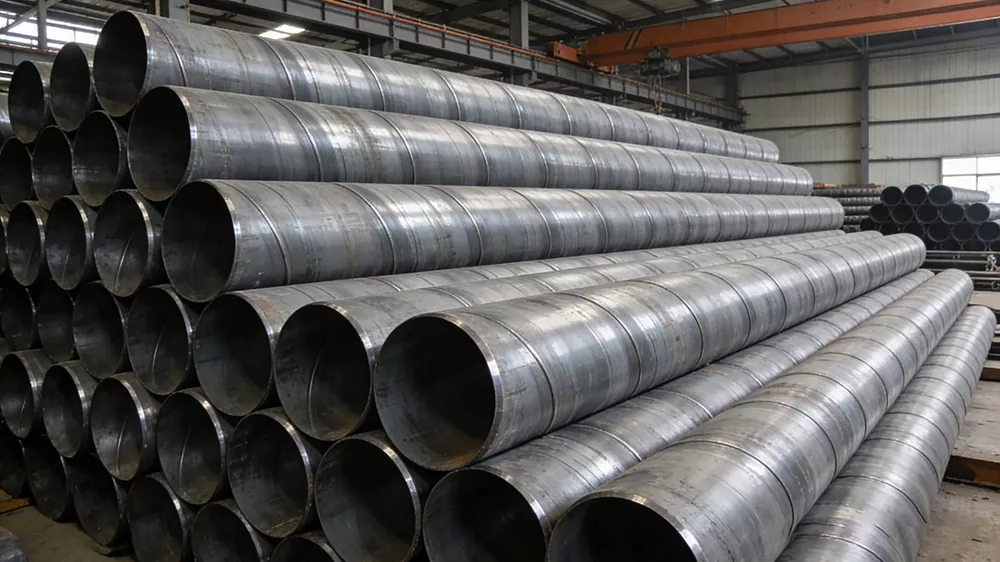

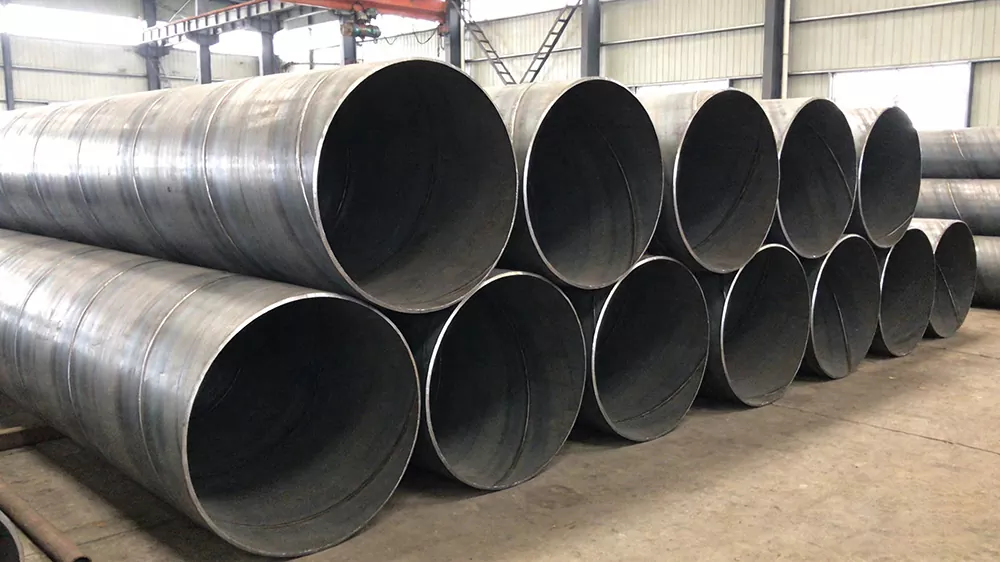

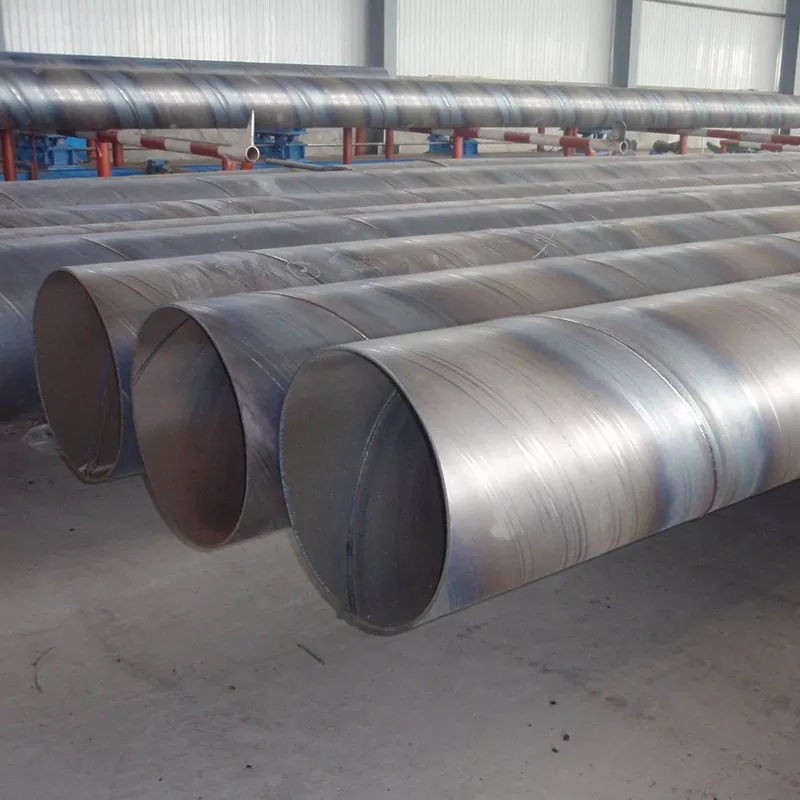

Ilustracija izdelka:
